気になる視線を遮断！安心パーテーションDIY｜支援ツール工作

今回は、支援現場の声をもとに作った
“安心パーテーション” をご紹介します。

周囲の視線が気になって
作業や勉強に集中できない…

そんな悩みを感じたことはありませんか？

特に福祉支援現場や学習環境では、視線や人の動きが気になり、集中が途切れてしまうことがよくあります。

日頃お世話になっている福祉施設の職員さんから、こんな相談をいただきました。

職員さん

視線を遮断できて、作業場所にぴったりのものが欲しい！

そこで考えたのが、

工房

アルミパイプと3Dプリンターで作る

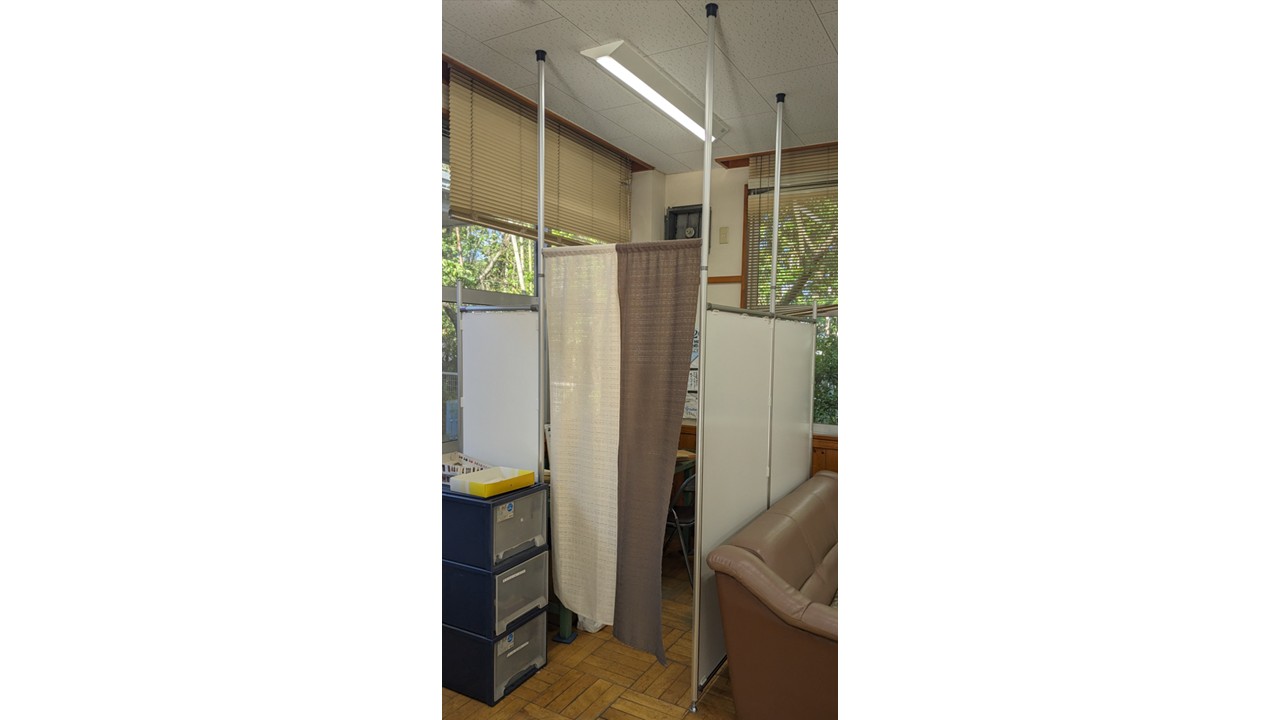

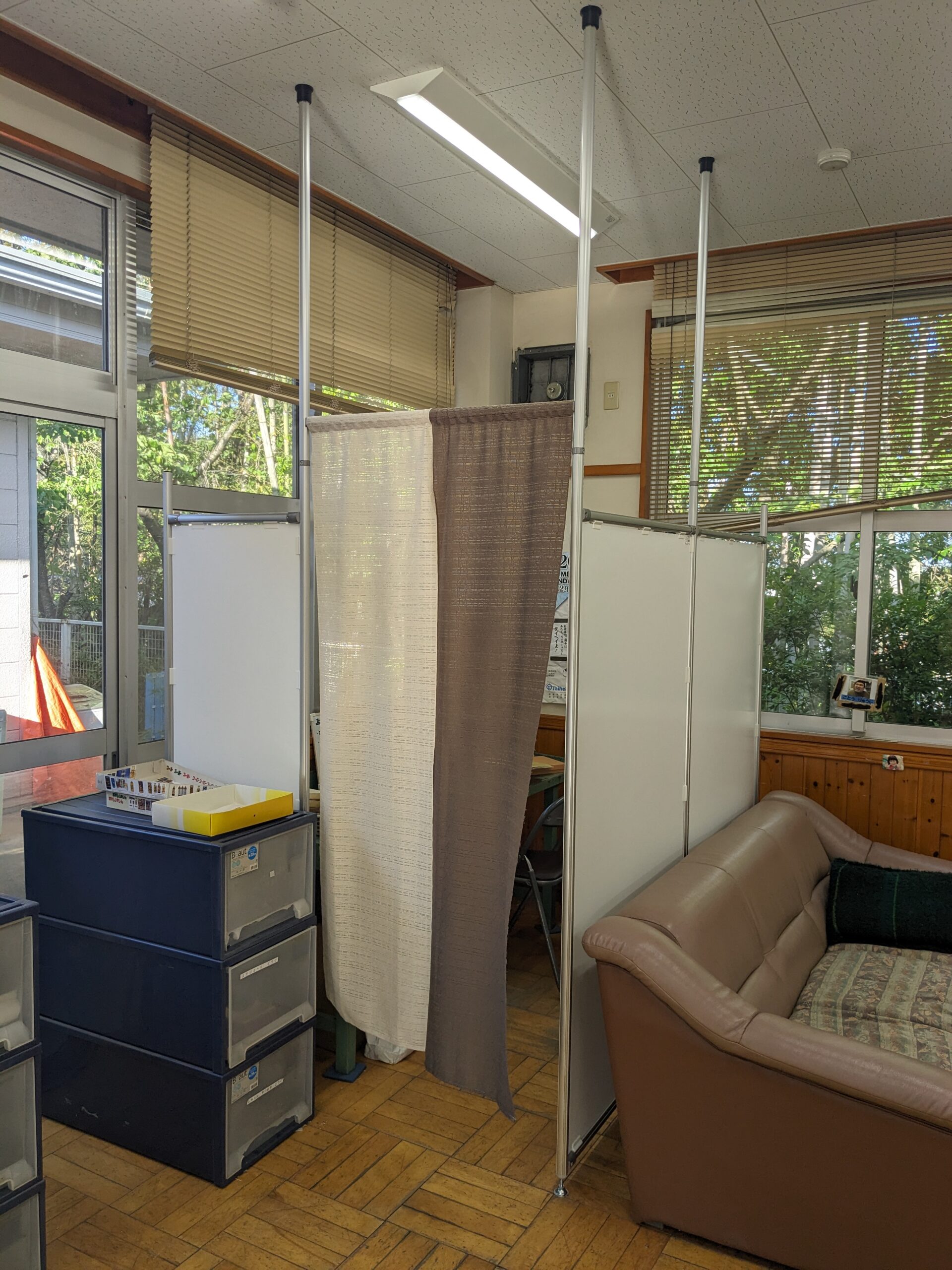

安心パーテーション！

• 個人の作業エリアに合わせた設計が可能
• 材料はホームセンターやAmazonで買える
• 一般工具で 簡単に設置・移動ができる　

誰でも入手できる材料を使い、
短時間で設置・移動までできるのが特徴です。

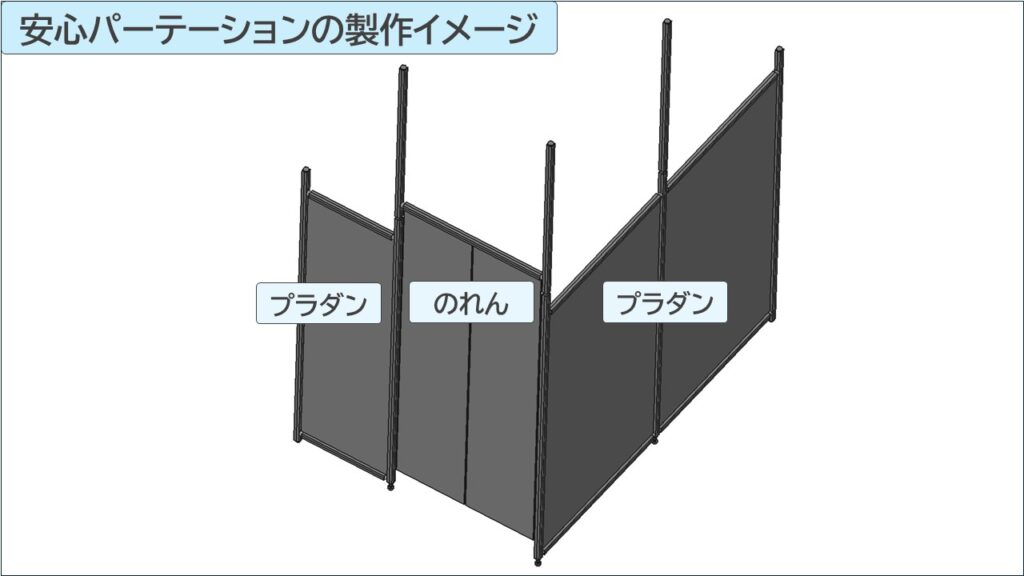

✅骨組みはアルミパイプ構造
✅固定は天井と床で突っ張る
✅入口はのれんで目隠し
✅壁はプラダン（プラスティックダンボール）
✅部分的に３Dプリント部品を使用

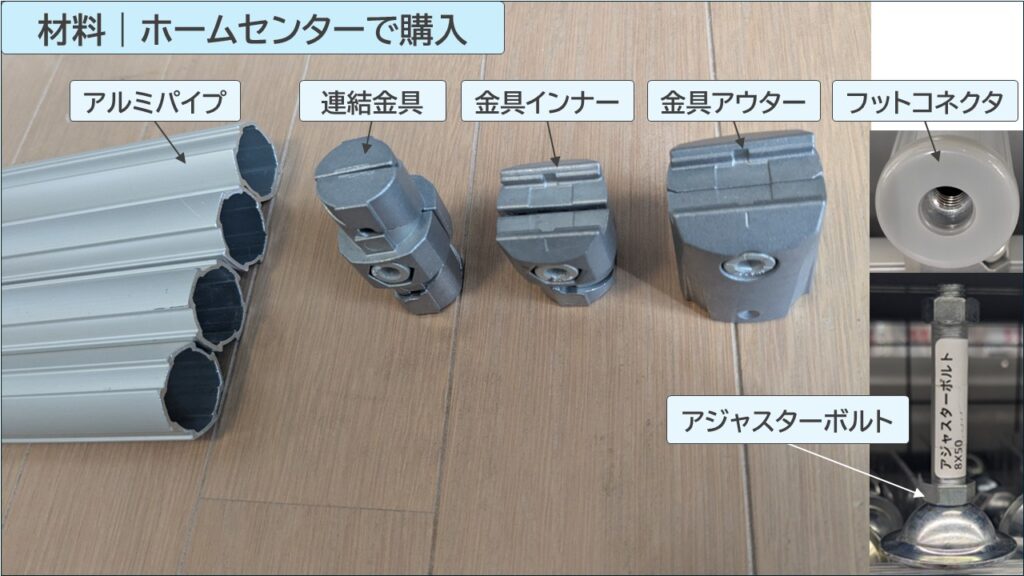

《骨組み材料》ホームセンターで購入
✅アルミパイプ(設置場所に合わせて長さを選定してください)
・Φ28x1900mm:8個
・Φ28x1000mm:3個
✅連結金具 SGF-0014:3個
✅金具インナー SGF-0009:2個
✅金具アウター SGF-0007:12個
✅フットコネクタ SGF-E01:3個
✅アジャスターボルト M8x50:3個

《壁・のれん》
✅プラダン 厚4mmx910x1820:3枚
✅のれん（Amazon）:1個
　（布やカーテンでも代用可）

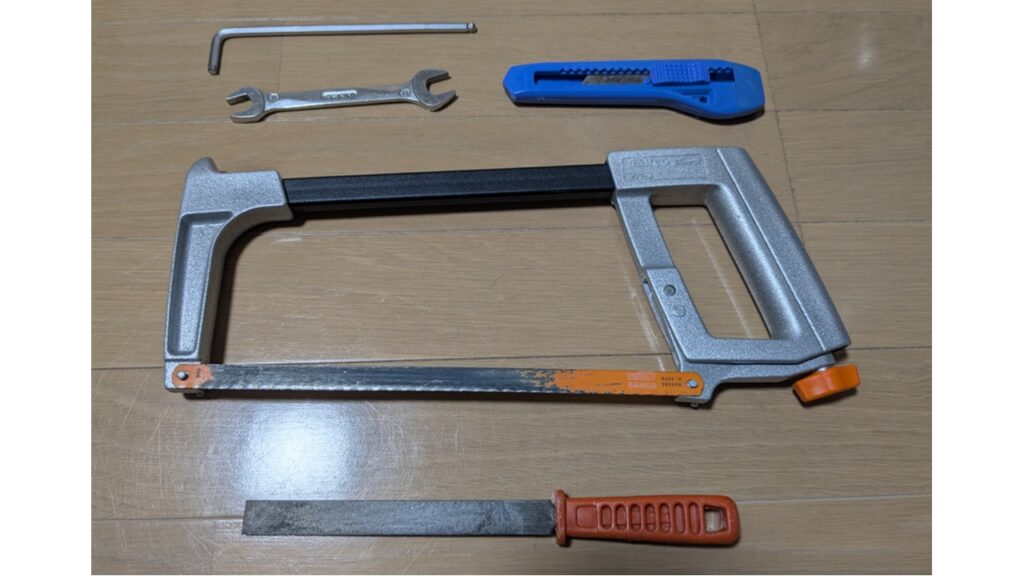

✅5mmレンチ：アルミパイプ締付用
✅13mmスパナ：アジャスターボルト締付用
✅カッター：プラダンカット用
✅弓ノコ：アルミパイプカット用
✅ヤスリ：アルミパイプカット面のバリ取り用
✅ニッパー：3Dプリント部品のバリ取り用

• 3Dプリンター：CREALITY Ender-3 V3 KE　を使ってます
• フィラメント：PLA（安価で扱いやすい）

■フィラメントの種類（選び方の参考）
PLA：安価で扱いやすい。日常使用には十分
TPU：柔らかく、柔軟性、衝撃吸収性がある
PETG：強度と柔軟性あり、長期使用おすすめ
ABS：耐熱性に優れるが、出力が難しい

※ダウンロードは公式サイトから行えます。
※ソフトの利用規約に沿ってご利用ください。

• 設計ソフト:無料ソフトがおすすめ！
  👉FreeCAD
  👉Autodesk Fusion360(無償体験版)
• スライサーソフト：特に指定なし
  👉Crealityプリント

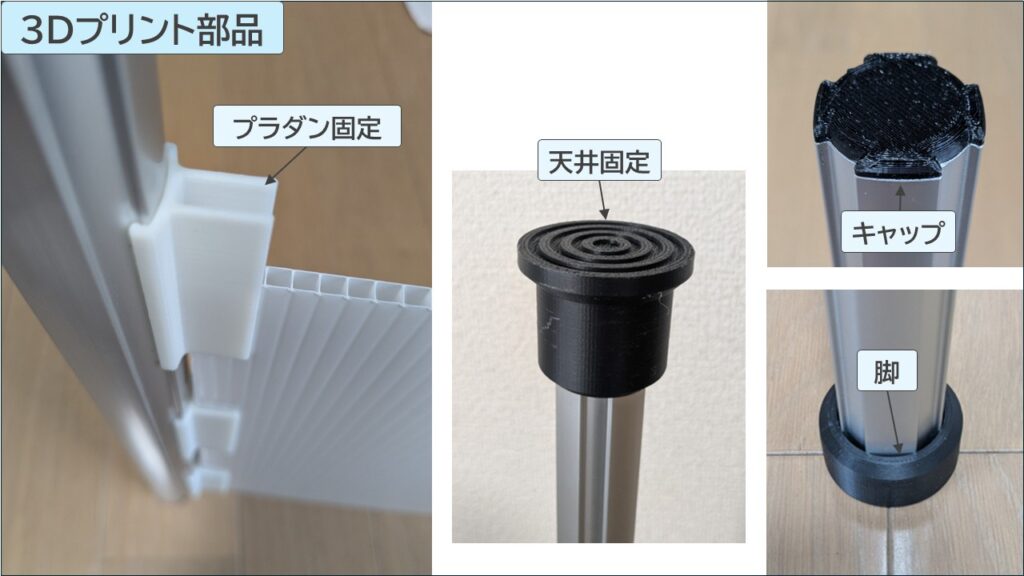

• プラダン固定:46個
  一方はアルミパイプ、もう一方はダンプラを挟み込む設計
• 天井固定:3個
  天井に接する面は、滑り止めの溝を設ける
• キャップ:2個
  アルミパイプの端にはめ込む
• 脚:2個
  アルミパイプの地面に接する部分に取り付け

• 材料：PLA
• ノズル径：0.4mm
• レイヤー高さ：0.2mm
• 初期レイヤー高さ：0.25mm（少し増量）
  ※初期レイヤーの定着が安定します。
• 充填率：15%
  ※低いように思いますが、意外と強度は十分です。
• 印刷速度：100mm/s程度
  ※奇麗にプリントしたい場合は速度をゆっくりにする。
• モデルは立ててプリント
  ➡穴の形状がきれいに仕上げる

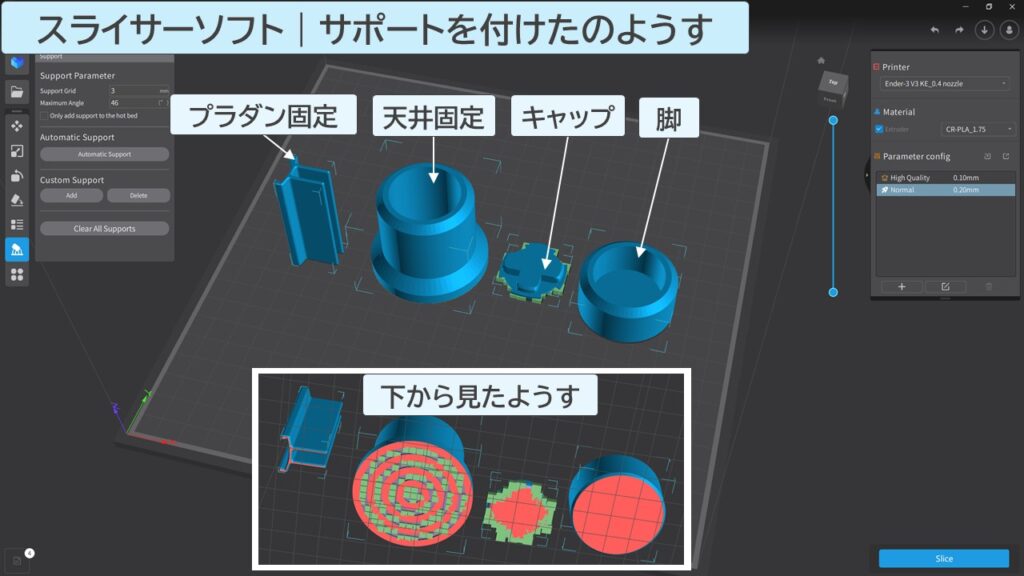

• サポート材：あり

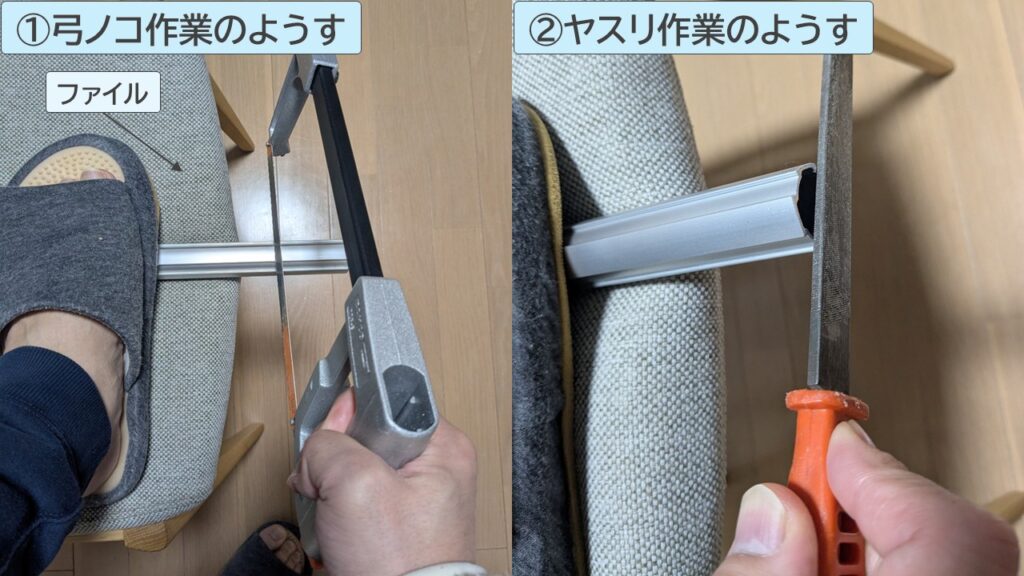

1. アルミパイプのカット
   必要な長さに合わせて 弓ノコでアルミパイプをカットする。
   長さは設置場所に合わせて設定してください。
2. 切断面のバリをヤスリで整える。

1. (自宅で)骨組みの組み立て
   アルミパイプと金具で骨組みを作る。
2. プラダンで壁を組み立て
   アルミパイプに、３Dプリントしたプラダン部品でプラダンを固定する。
3. 入口にのれんを取り付け
4. 現地で設置
   車で運搬できる大きさに分解し、現地で再度組付ける。
