3Dプリンターで大きい物を作る｜3分割して600mmの編み物台にする

「太い糸で編み物をしたい。でも、ちょうどいい大きさの道具がない」

放課後等デイサービスの方から、こんな相談をいただきました。

作ったのは、ペグが並んだ編み物の台です。長さは600mm。ただ、私の3Dプリンターは一度に200mmまでしか印刷できません。そこで3つに分けて印刷して、つなぐ形にしました。

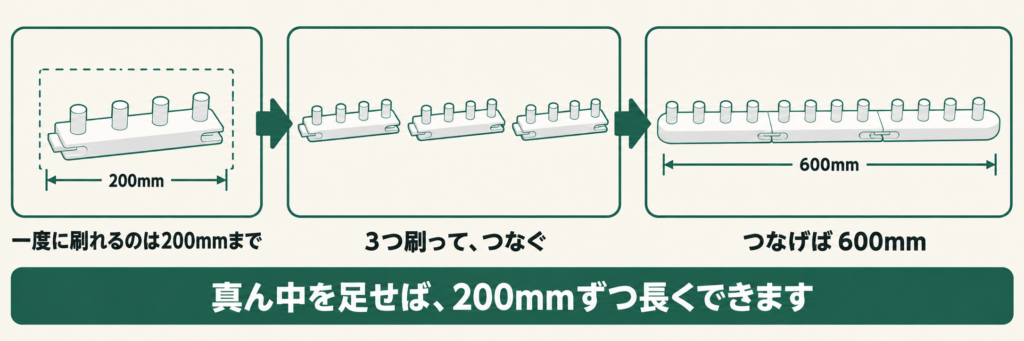

200mmの壁

3Dプリンターには、一度に印刷できる大きさの上限があります。私が使っているものは、だいたい200mm四方です。

600mmのものを作ろうとすると、ここで止まります。大きいプリンターを買えば解決しますが、値段も置き場所も変わります。今あるプリンターで作れないか、というのが出発点でした。

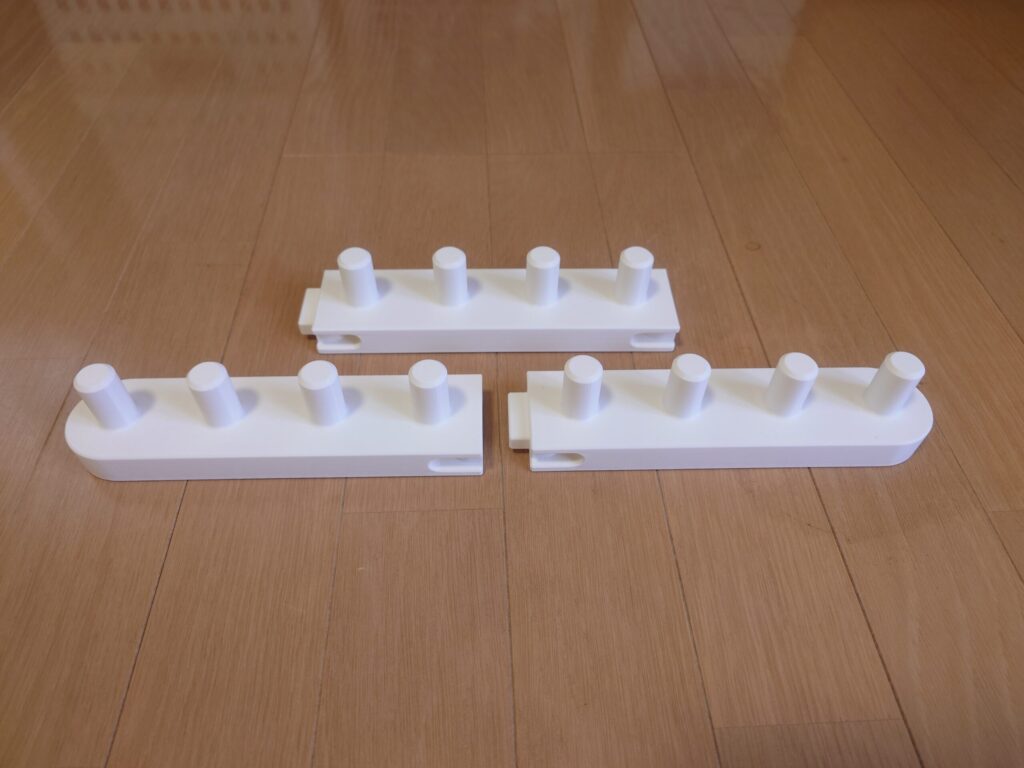

3つに分けて印刷

左・中・右の3つに分けました。つなぐと50×600×高さ50mmになります。ペグは1つの部品に4本ずつ、合わせて12本です。

結束バンドで締める

つなぎ目は、2つの方法を重ねています。

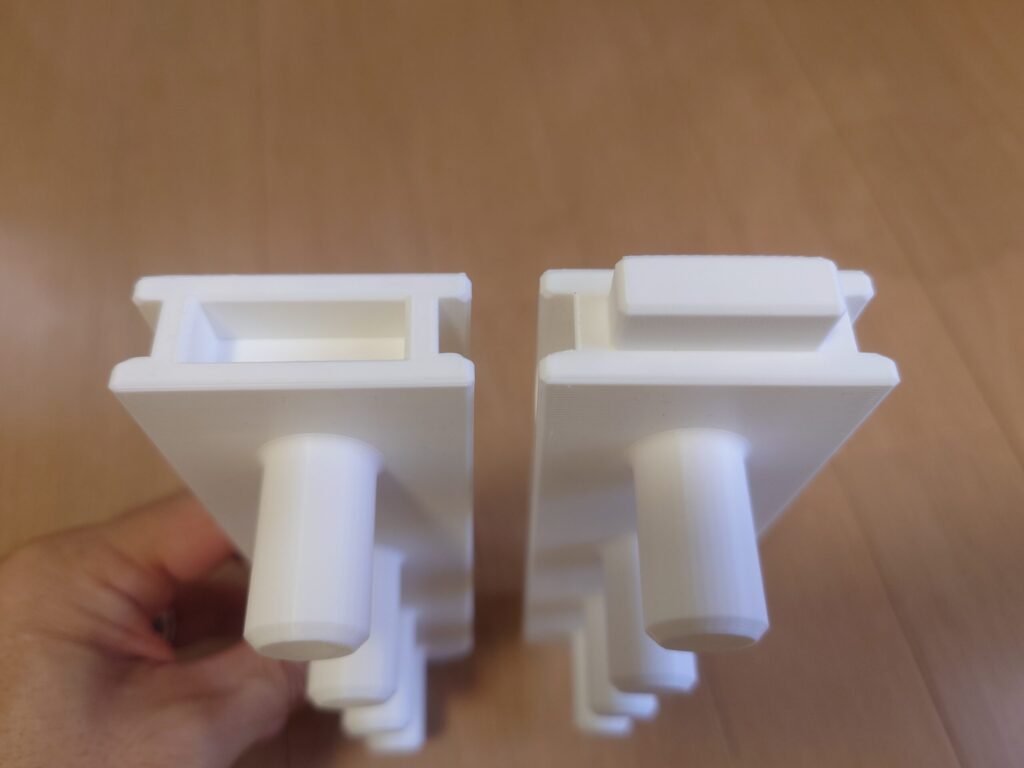

1つは、はめ合わせです。片方に出っ張り、もう片方にくぼみを作ってあり、差し込むとまっすぐ揃います。

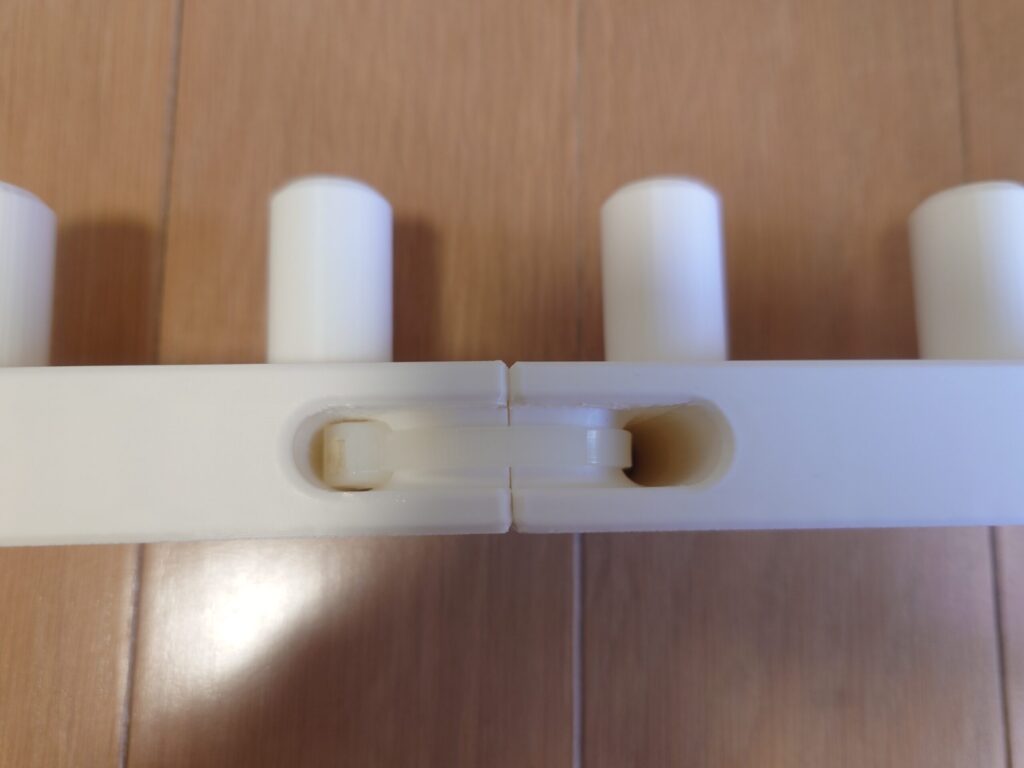

もう1つが、結束バンドです。つなぎ目のところに細長い穴を開けてあり、2つを合わせると穴が1つにつながります。そこへ結束バンドを通して締めると、引っ張っても外れません。

ここをネジにしなかったのは、割れが心配だったからです。3Dプリンターで作ったものは、細い樹脂を何層も重ねてできています。ネジを強く締めると、その層のあいだから割れることがあります。

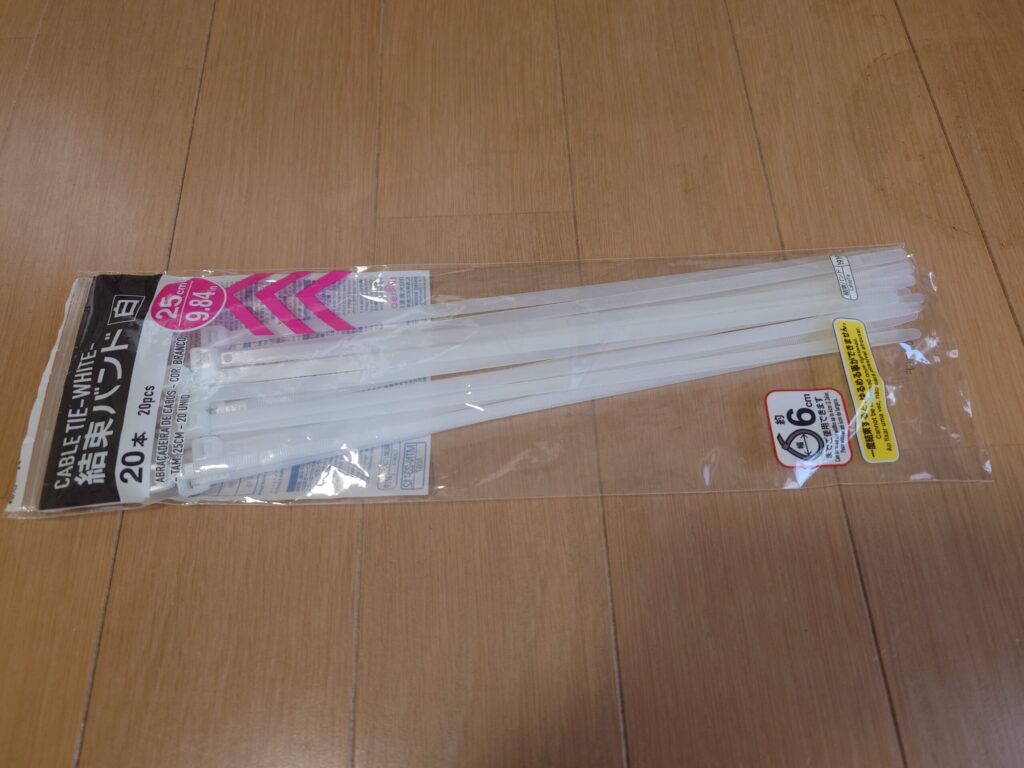

結束バンドなら締める力が広い面に分かれるので、一か所に力が集中しません。使ったのはダイソーの結束バンド（25cm・20本入り・110円）です。

長さを変えられる

つなぎ目の形は、どこも同じにしてあります。だから真ん中の部品を増やせば、そのぶん長くできます。1つ足すごとに200mmです。

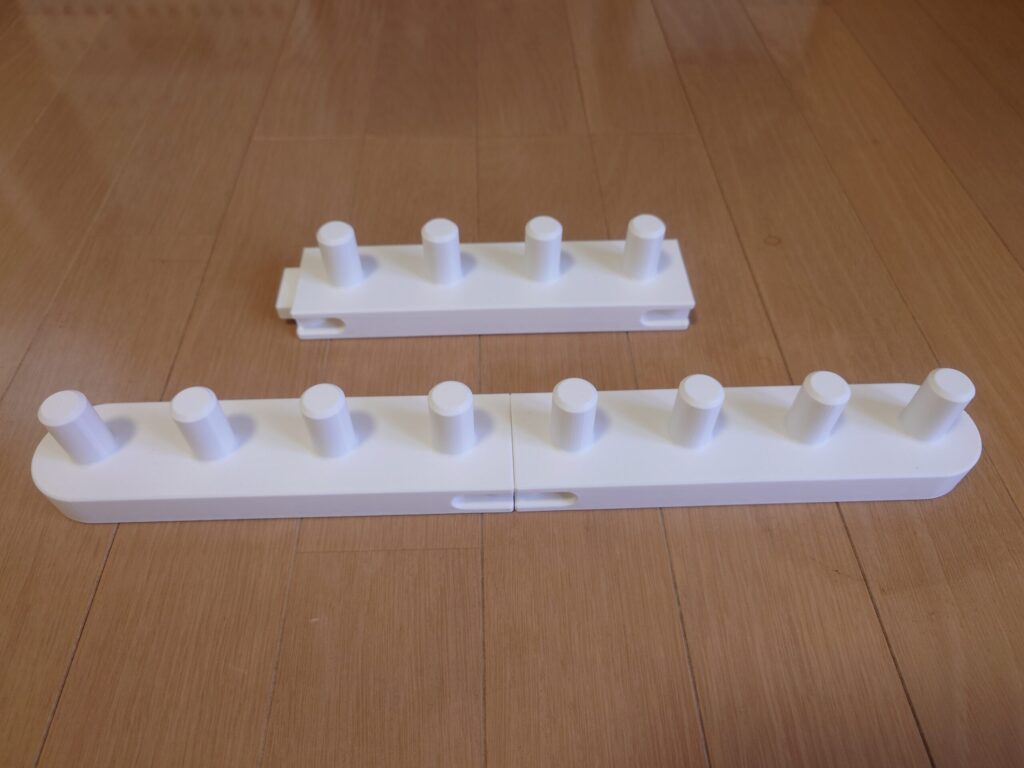

逆に、2つだけつなげば400mm。編みたいものに合わせて変えられます。

作り方

3つの部品を印刷して、はめ合わせて、結束バンドで締めるだけです。フィラメントはPLAを使い、スライサーは初期設定のままにしています。

材料費は合計で約610円、印刷時間は合わせて7時間30分でした。

使ってみて

10月3日にお渡しします。実際に編んでいただいたら、様子を追記します。

まとめ

• 600mmの編み物台を、200mmずつ3つに分けて印刷した
• つなぎ目は、はめ合わせと結束バンドの2段構え
• ネジを使わないので、締めすぎて割れる心配が少ない
• 真ん中の部品を足せば、200mmずつ長くできる
• 材料費は合計で約610円

造形サイズが足りない、という場面はよくあります。分けて印刷してつなげば、プリンターの大きさに関係なく長いものが作れます。
