ラベル剥がし治具の作り方｜3Dプリンター×福祉現場の自作DIY

「ラベルが剥がせなくて、作業が止まってしまう」——福祉施設の就労支援現場で、こんな声を聞きました。

野菜の袋詰め作業では、丁寧に袋へ野菜を詰めて、最後に値札ラベルを貼ります。一見シンプルな工程ですが、「台紙からラベルを剥がす」この一手間が、指先の感覚や細かい作業が苦手な利用者さんにとって意外と大きなハードルになることがあります。

この記事では、そんな現場の声から生まれたラベル剥がし治具を3Dプリンターで自作した改善をご紹介します。

値札ラベルが剥がしにくい！現場で起きている問題

台紙はつるつるしていて、端を見つけてめくるのが地味にむずかしい作業です。指先の感覚が弱い方や細かい作業が苦手な方には「どこを持てばいいかわからない」状態になりやすく、何度も失敗してラベルがよれたり、何枚か一緒にくっついてきたりします。

「もっとスムーズにラベルが剥がせる方法はないか？」という現場スタッフからの相談が、今回の治具づくりのきっかけになりました。

業務用ラベルディスペンサーから学んだ「剥がれる仕組み」

まず参考にしたのが、業務用のラベル剥離機（ディスペンサー）です。ラベルを1枚ずつ台紙から剥がして先端に出してくれる機器で、工場や物流の現場で広く使われています。

仕組み自体はとてもシンプルで、ポイントは「台紙を鋭角に折り返す」ことです。この原理を3Dプリンターで作れば、同じ仕組みが使えると考えました。

使用する材料と機材

ここからは、ラベル剥がし治具製作の材料と機材を紹介します。

3Dプリンター

私が実際に使っている Baｍbu A1 mini はこちら👇組み立てほぼ不要、初心者でもすぐ使えます。（Amazonで約4万円／セール時は約3万円）

フィラメント：PLA

今回の部品はすべてPLAフィラメントで出力しています。扱いやすく失敗しにくいので、初心者の方にもおすすめです。
私が実際に使っているPLAフィラメントはこちら👇（Amazonで約2,000円）

おすすめ設計ソフト、スライサーソフトの選び方

おすすめ設計ソフト、スライサーソフトの選び方

3Dプリンターのフィラメント｜選び方と湿気・糸引き対策

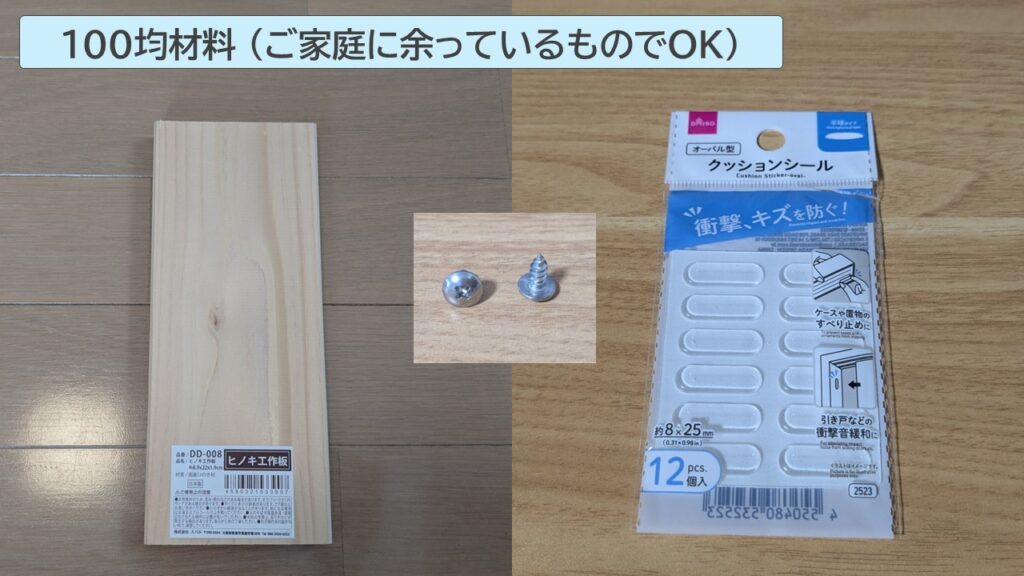

板と木ネジ、滑り止めシート（100均もしくは家にあるものでOK）

ベースにはダイソーなど100均で買える板とネジを使いました。加工されてないシンプルな板でOKで、下処理も不要です。（ご家庭に余っているものでOK、全部購入しても￥440）

・板 1枚：88×220 板厚19mm
・木ネジ 2本：長さ10～15mm、径5mm以内
・すべり止めシート：板の裏面全体に貼って、作業中に動かないようにします
・木工用接着剤：すべり止めシートを板に貼る

ラベル剥がし治具の作り方

ここからは、ラベル剥がし治具の作り方を順番に解説します。

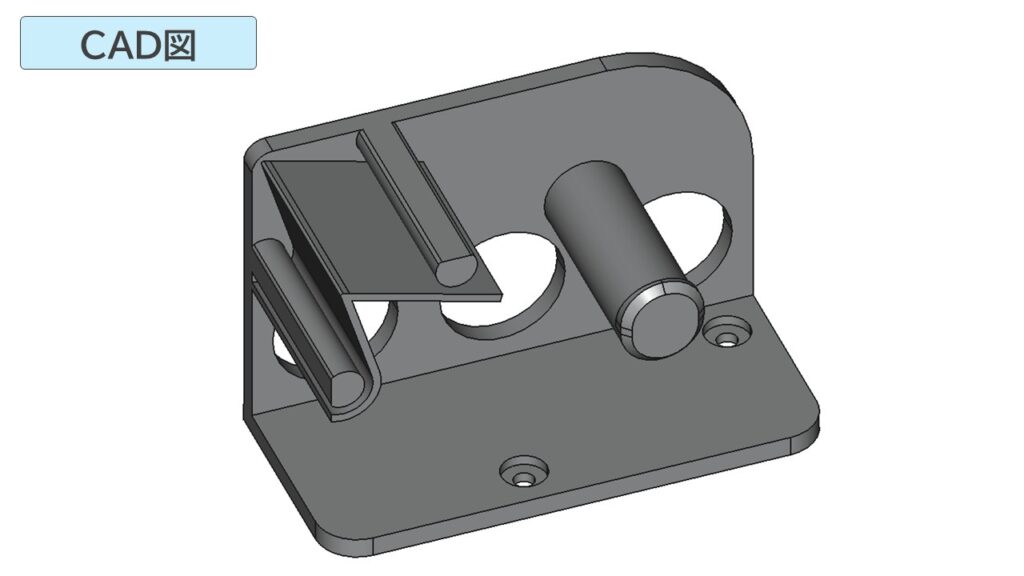

① 設計手順とポイント

設計するときに意識したのは次の3つです。

① 鋭角なエッジ（折り返し部）をつくる
台紙を約45°の鋭角で折り返せる「エッジ部」を設計しました。ここが剥がれやすさのポイントです。角度が鋭いほどラベルがきれいに浮き上がりますが、急すぎると台紙が引きにくくなるため、試作を重ねた結果、45°前後がちょうどよく感じました。

② エッジの前後で膨らみ押さえる
エッジの前後でシートが膨らみます。エッジにしっかり当たるよう、前後に押さえを設置。

③ 引っ張りに耐える重量と摩擦力
手でシートを引き出す力にでベースが動かないよう、木の板で重量アップ、裏面には滑り止めを貼って摩擦力アップ。

② スライサー設定とポイント

まず初期設定で一度プリントし、状況に合わせて調整しましょう👇

スライサー設定はこちら

3Dプリンターのフィラメント｜選び方と湿気・糸引き対策

💰 印刷コストの目安

• 材料費：約140円／1個
  （落下時の割れ防止のため、壁面層数を2→3）
• プリント時間：約2時間20分／1個

🎁 STLデータ無料配布

👉ラベル剥がし治具stlデータ

※再配布・商用利用はご遠慮ください。個人利用の範囲でご活用ください。

ラベル剥がし治具の組み立て方

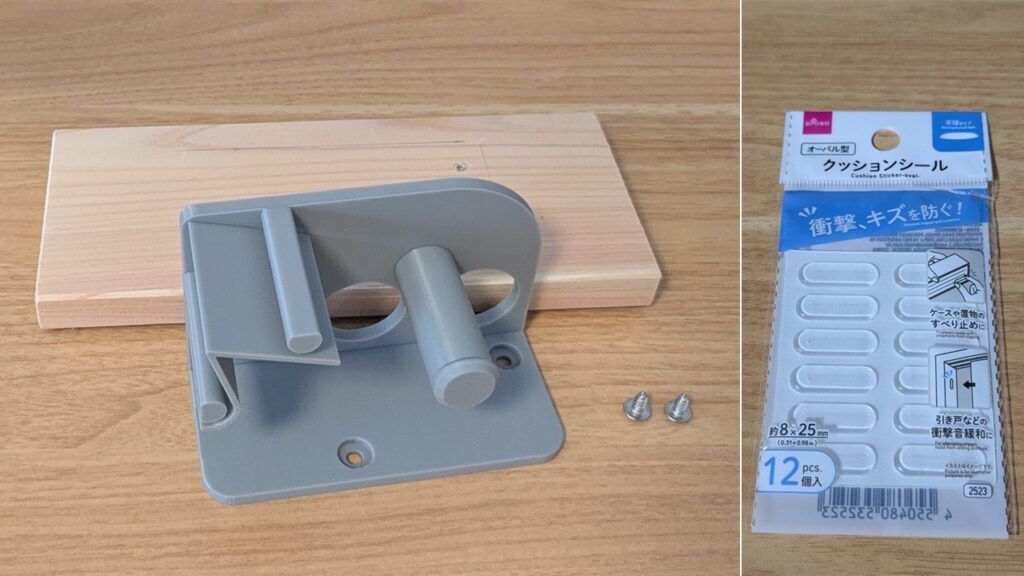

Step1：まずは材料の確認

• 3Dプリント治具
• 板
• 木ネジ
• すべり止めシート

Step2：板の裏面全体にすべり止めシートを貼る

ダイソーの「すべり止めシート（厚手）」を板の大きさ（22×8.8cｍ）に切って、木工用接着剤で裏面全体に貼ります。約45×80cmで、1枚から18枚ほど取れます。

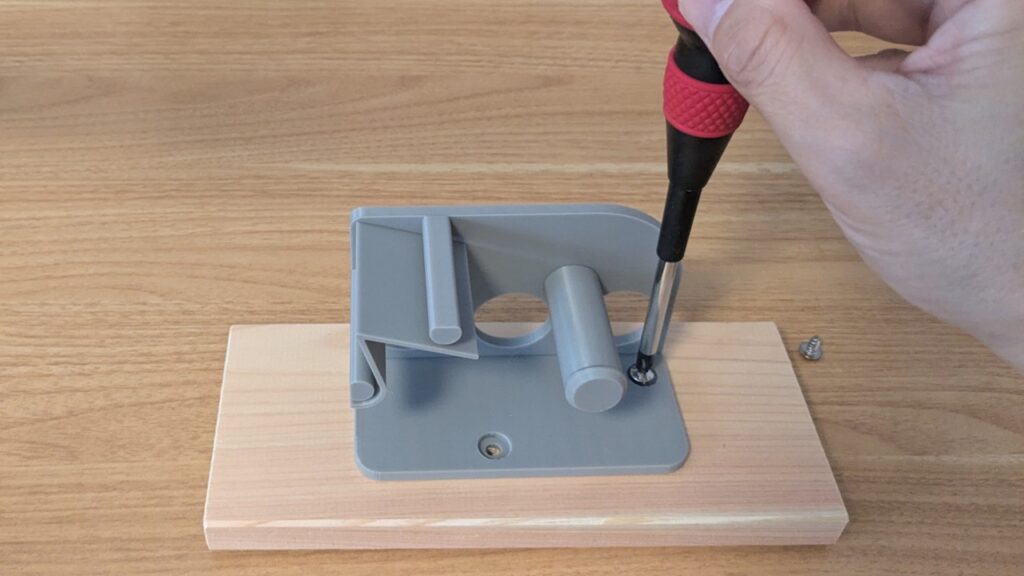

Step3：3Dプリント治具を木ネジで板に固定

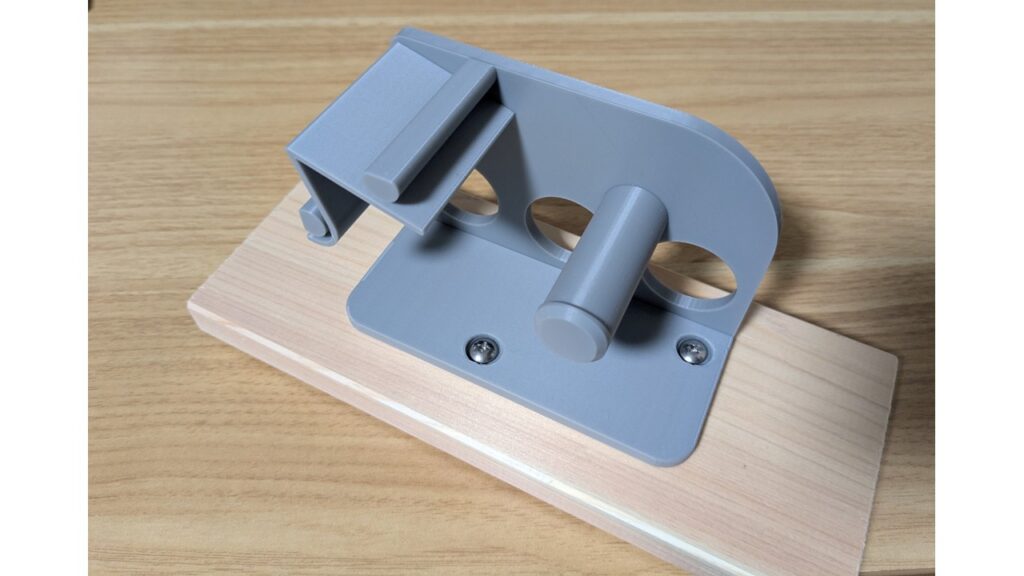

Step4：組み立て完成！

ラベル剥がし治具の使い方

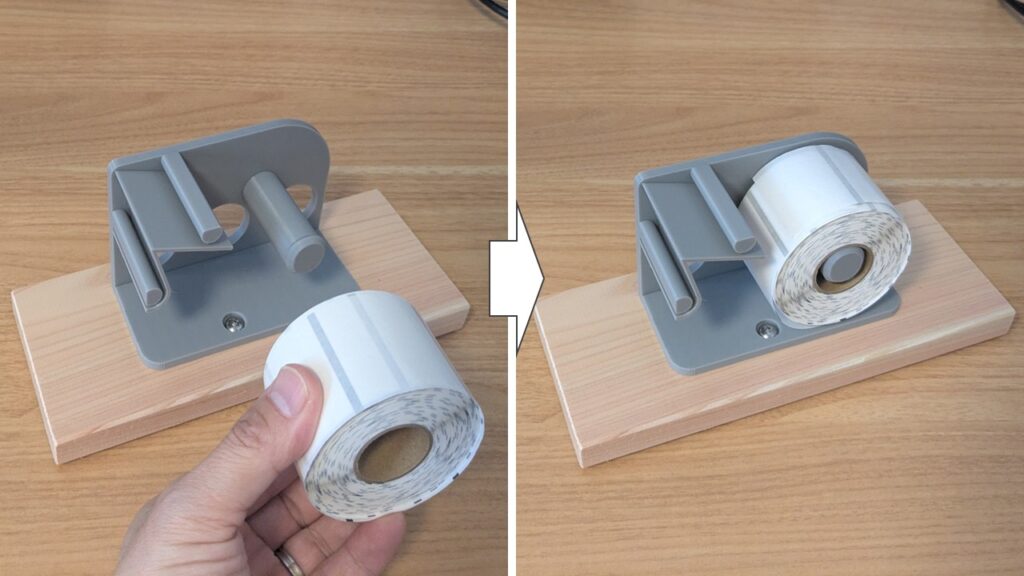

Step1：ラベルロールをセット

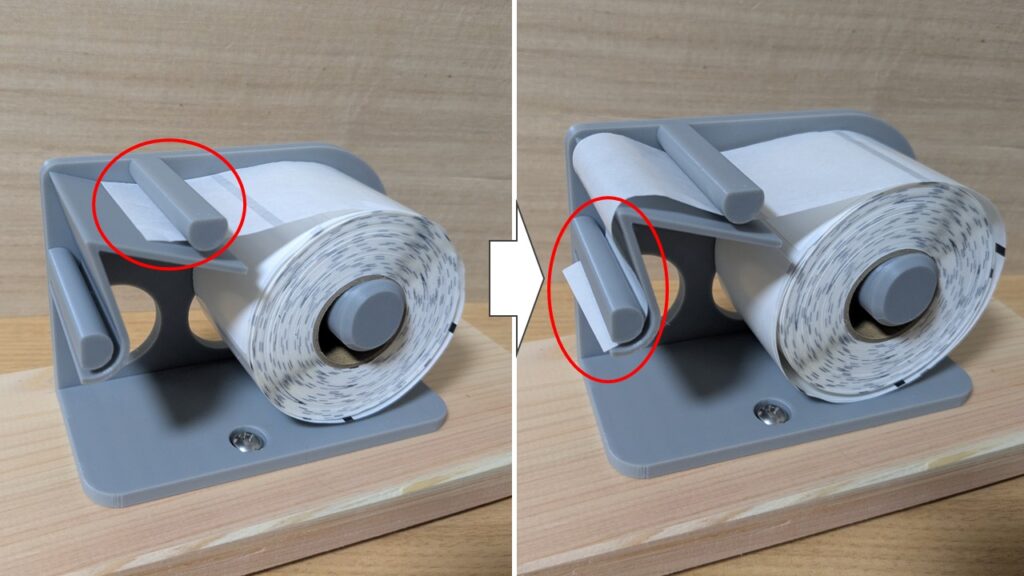

Step2：シートを2か所の隙間に通す

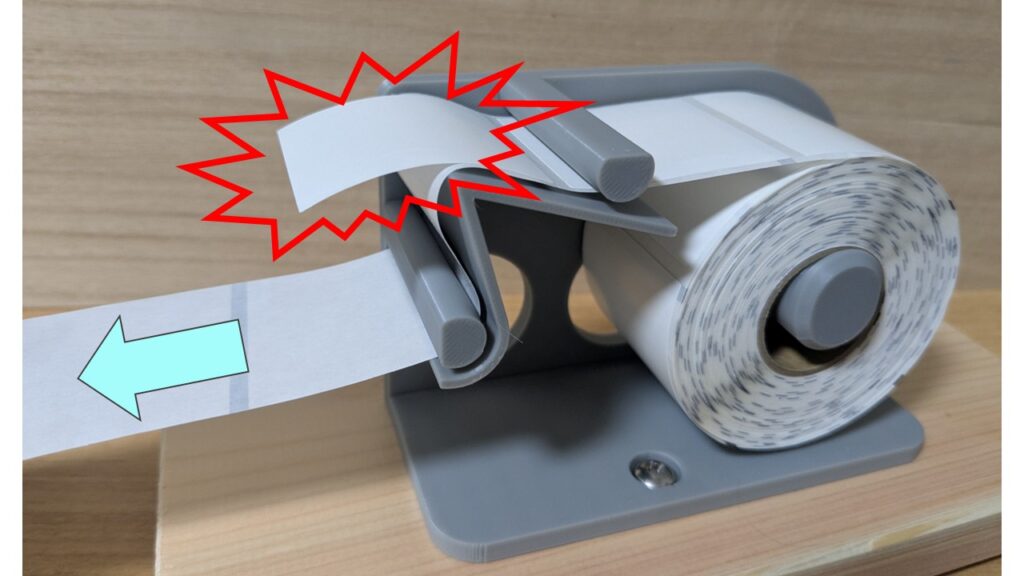

Step3：シートを引っ張るだけで、ラベルが剥がれる！

ラベル剥がし治具の使い方はこちら👇

使ってみた感想と今後の改善アイデア

実際の現場で使用されている様子はこちら👇

施設スタッフに試してもらったところ、「指でラベルの端を探さなくてもいい！」「どこを持てばいいかわかりやすい」という声をいただきました。ラベルが常にエッジ先端に出た状態になるので、迷いなく取り出せるのが好評でした。作業スピードも上がり、ミスが減ったとのことです。

一方で、いくつか改善したい点も見えてきました。

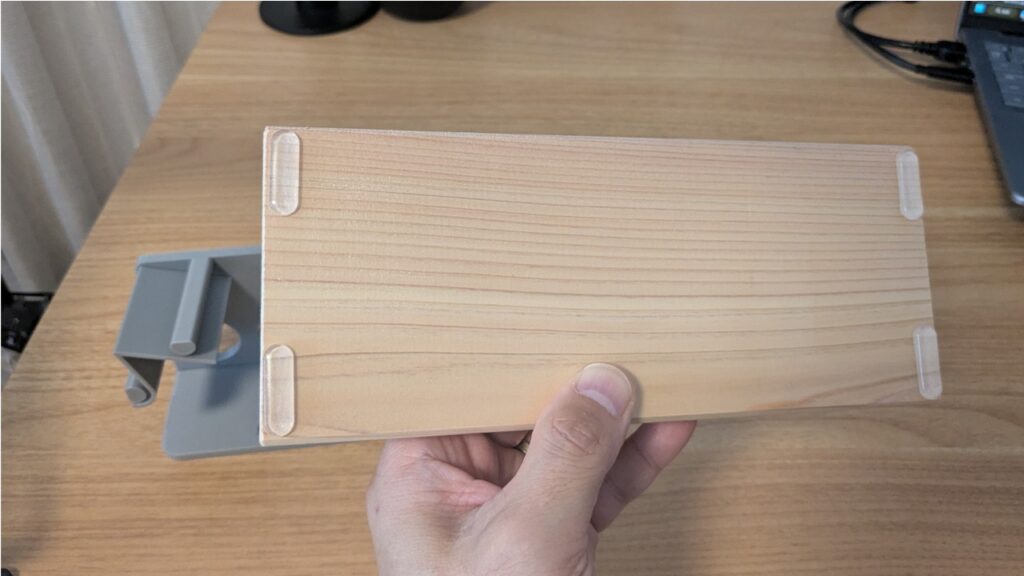

その1つがすべり止めです。最初は粘着テープ付きの滑り止めシールを、板の裏の4すみに貼っていました。そのまま貼れて手軽だったのですが、思ったより摩擦力が足りません。別の治具を改善したときに使った「すべり止めシート」のほうが摩擦が大きかったので、こちらに替えました。

3Dプリンターで作る治具の一番の強みは、現場のフィードバックをすぐに形に反映できること。これからも利用者さんと一緒に改善を重ねていきたいと思います。

作ってツナガル工房では、日々の「困りごと」を解決するアイデアを発信しています。
みなさんのリクエストも大歓迎です！

作る時間がない方へ
同じものを作り置きして販売しています。ラベルはがし（縦90×横220×高さ100mm）で、1個と2個セットの2種類です。BASE（作ってツナガル工房）からどうぞ。

施設でグッズづくりが間に合わない方へ
「うちの事業所でも3Dプリンターを入れられますか」と聞かれることが増えました。何が作れて何が作れないか、材料費と印刷時間の実測値をまとめています👇

あわせて読みたい

一人ひとりに合う教材を作る｜療育に3Dプリンターを導入して分かったこと

ほかにも支援グッズがたくさん！

あわせて読みたい

福祉の支援グッズDIY8選｜100均×3Dプリンターのまとめ

3Dプリンターが無い方へ：市販のシールピーラーという選択肢

「3Dプリンターを持っていないけど、ラベル剥がし作業を楽にしたい」という方には、市販のシールピーラー（ラベル剥離機）も選択肢になります。今回製作したのと近いタイプの市販品が オープン工業 シールピーラー SD-20-BK です。

3Dプリンターが手元にあるなら自作が圧倒的に低コスト＆カスタマイズ自在ですが、すぐに導入したい・業務用としてしっかり使いたい方は市販品が確実です。それぞれの良さを把握して、現場に合った方を選んでください。なお市販品の価格は2026年10月時点のもので、変動します。
