今回は、3Dプリンターでタブレットスタンドを自作する方法を紹介します。

タブレットスタンドを持ち運んで使いたいとき

息子

大きくて重い…
カバンに入れるとジャマ…

こんな風に感じたことはありませんか？

3DプリンターでDIYするメリット

• 軽量で持ち運びしやすい
• 折りたたみ式なら、ポケットに収納可能
• 角度を自由に設計できるため、自分の好みにカスタマイズ可能

工房

「自分にピッタリ合わせた形を作れる」点が最大の魅力！

• 3Dプリンター：CREALITY Ender-3 V3 KEを使ってます
• フィラメント：PLA（扱いやすい）

■フィラメントの種類（選び方の参考）
PLA：安価で扱いやすい。日常使用には十分
TPU：柔らかく、柔軟性、衝撃吸収性がある
PETG：強度と柔軟性あり、長期使用おすすめ
ABS：耐熱性に優れるが、出力が難しい

※ダウンロードは公式サイトから行えます。
※ソフトの利用規約に沿ってご利用ください。

• 設計ソフト:無料ソフトがおすすめ！
  👉Autodesk Fusion360(無償体験版)
  👉FreeCAD

💡個人的にはFusion360のほうがおすすめです。

💡導入方法から基本操作まで、
　YouTubeにたくさんの解説動画があるので、
　初心者の方でも問題なく始められます。

• スライサーソフト：特に指定なし
  👉Crealityプリント

• 使用するタブレットのサイズを確認する。
• タブレットが倒れない大きさを決める。
  大きさ:幅(W)204×奥行(D)114×高さ(H)55 mm
• タブレットが収まるスタンドの溝幅を決める。
• リンクの穴は縮んで小さくなる傾向なので、穴径は0.5mmほど大きめにする
  ➡割り箸(Φ5)が入るよう、Φ5.5程度にする。
• リンク・軸などの動く部分は0.5ｍｍ程度の隙間を持たせると、組付け後の動きがスムーズになります。

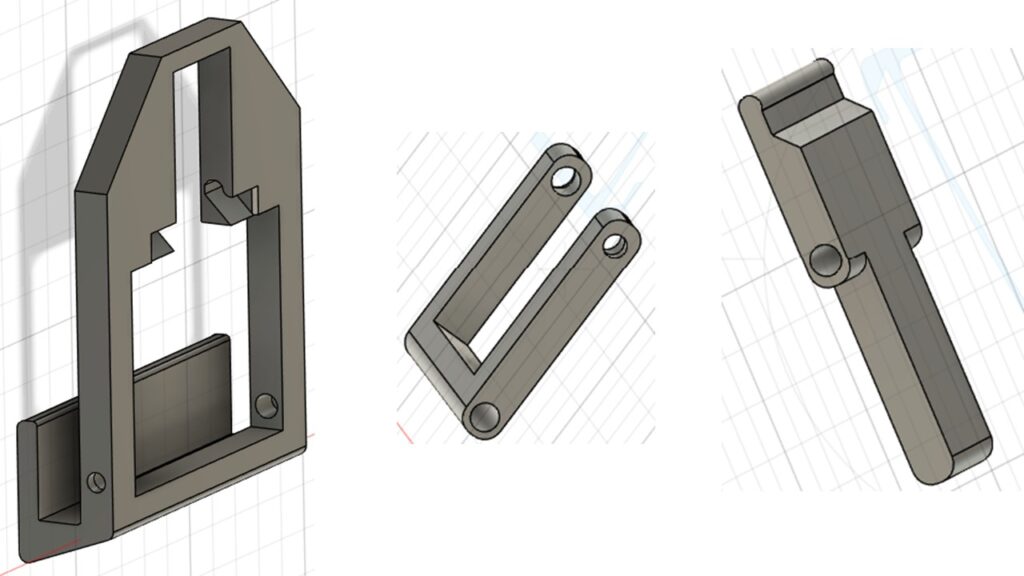

• CAD上でパーツが干渉しないか確認する。

• 材料：PLA
• ノズル径：0.4mm
• レイヤー高さ：0.2mm
• 初期レイヤー高さ：0.25mm（少し増量）
  ※初期レイヤーの定着が安定します。
• 充填率：15%
  ※低いように思いますが、意外と強度は十分です。
• 印刷速度：100mm/s程度
  ※奇麗にプリントしたい場合は速度をゆっくりにする。
• モデルは立ててプリント
  ➡穴の形状がきれいに仕上げる
• サポート材：必要
  ※サポート材がないと空中にプリントするので失敗します。

迷ったらこの設定のままでOKです。

パターン①：立ててプリント
・プリントの仕上がりがきれい
・プリント時間：3時間30分(まとめてプリント)
・使用フィラメント：61g
・費用：約122円

工房

こちらがおすすめ！
穴の形状がきれいにできる！

パターン②：寝かせてプリント
・印刷時間が早い、使用フィラメントが少ない
・プリント時間：2時間44分(まとめてプリント)
・使用フィラメント：52g
・費用：約104円

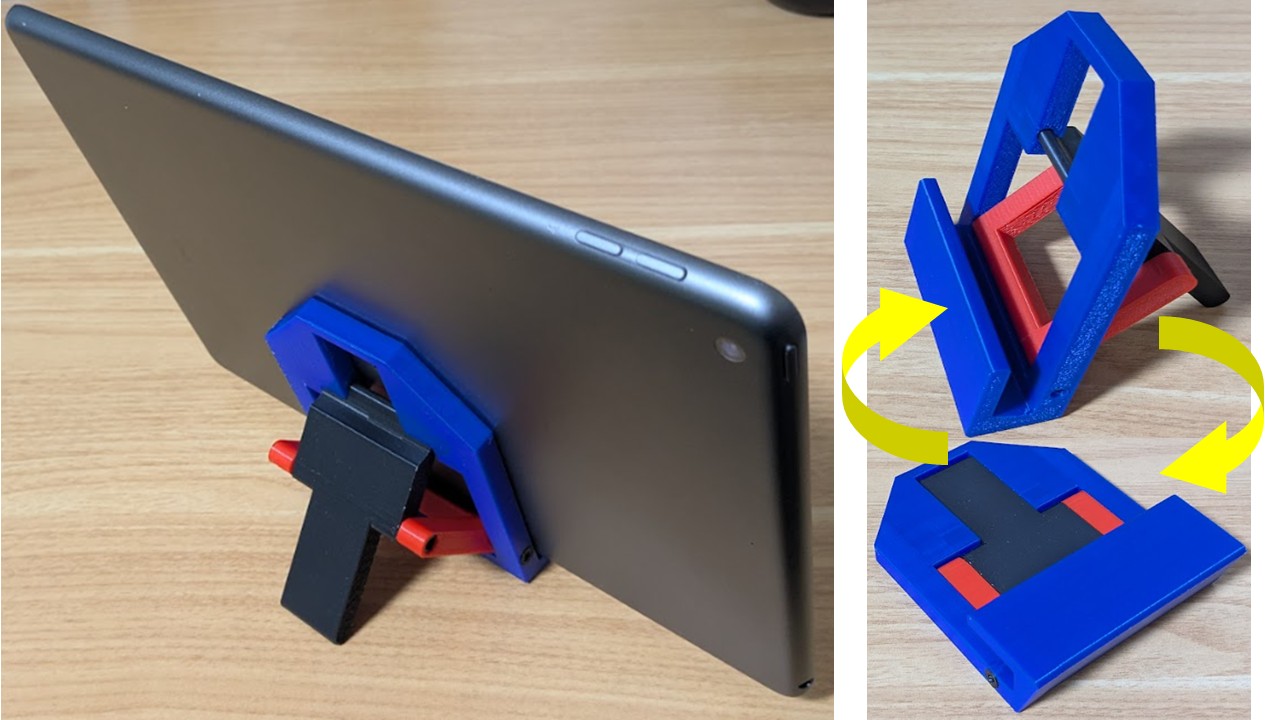

部品は全部で7点

• スタンド(青部品)：1個
• リンク(赤部品)：1個
• ストッパ(黒部品)：1個
• 埋め栓(黒い小さい部品)：2個
• 割り箸(Φ5)：2本（57mm,78mm）
  ※丸い割り箸を使います

• リンク(赤部品)の穴にストッパ(黒部品)の穴を合わせ、57ｍｍの割り箸を入れる。
• 割り箸が抜けないよう、埋め栓をさす。
• スタンド(青部品)の穴に、リンク(赤部品)の穴を合わせ、78㎜の割り箸を入れる。
• 割り箸が抜けないよう、埋め栓をさす。

• 完成！
