【3DプリンターDIY】開いてしまう段ボールのフタをピタッと固定！クリップDIY

こんにちは、
作ってツナガル工房です！

洋服やおもちゃを段ボールに詰めて保管することありますよね？

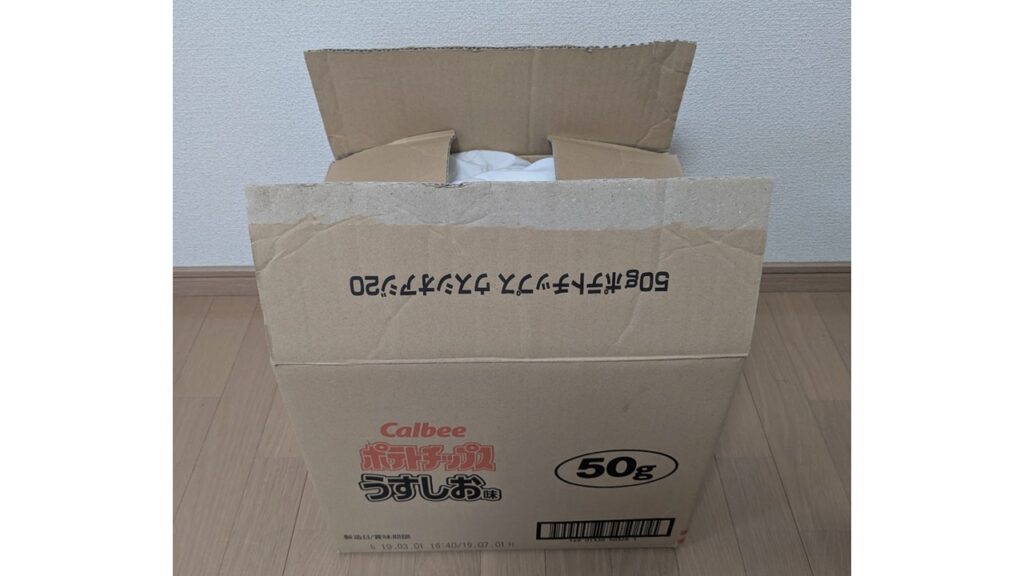

そんなとき、フタが開いてしまうことありませんか？

なんて感じることも…

しかも設計は超シンプル。家庭用３Dプリンターで作れるので、誰でもすぐにマネできます。
スッキリ収納したい方、必見です！

１．段ボール収納のよくある悩み

家庭やオフィスで段ボールを再利用する場面は多くあります。衣類の保管、子どもの工作材料入れ、食品のストック箱など、用途はさまざまです。
しかし実際に使おうとすると、次のような問題が出てきます。

• フタを閉めても空いてくる
• フタが開いていると見栄えが悪い
• ガムテープで閉じると、開けるたびにテープを剥がすのが面倒

特に「繰り返し開け閉めしたい」というニーズに対して、ちょうど良い商品が少ないのが現状です。

２．3Dプリンターで作る段ボール収納クリップDIY

今回紹介するクリップの特徴は以下の通りです。

• 段ボールのフタを「差し込むだけ」で固定できる
• 繰り返し使えるのでエコ＆経済的
• 壊れてもすぐに３Dプリンターで再印刷可能
• 自分で設計するのでサイズ調整も自由自在

３．材料と準備するもの

今回使用した主な機材と材料はこちら👇

• 3Dプリンター：CREALITY Ender-3 V3 KE
• フィラメント：PLA（扱いやすく初心者向け）
  色は白色と赤色のツートンカラーに挑戦！
• 設計ソフト：FreeCAD　や　Fusion360など、無料ソフトがおすすめ
• スライサーソフト：Creality Print
• バリ取り用：ニッパー

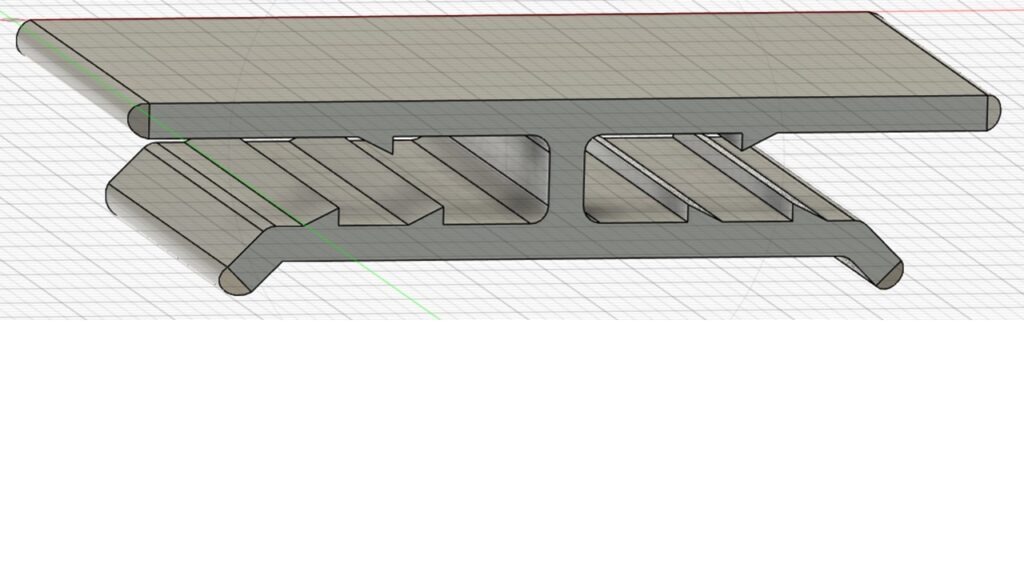

４．設計時のコツ（強度・サイズ・形状）

《 設計のこだわり 》

1. 段ボールの厚みを測定
   → 一般的な宅配段ボールは3〜5mm程度。自宅で使っている箱に合わせて設計。
2. 差し込みやすさ
   → フタを簡単に差し込めるよう、入口にテーパー角をつけた。
3. 強度と柔軟性のバランス
   → PLA素材で板厚は2mmに設定。割れにくく、しなりも持たせた。
4. 外れにくい形状
   → カエリを付け、段ボールが外れにくく、しっかり保持できる。
5. サポート材が不要な設計
   →余計なバリを出さず、きれいな仕上がりに

５．3Dプリンターで出力して完成させる手順

（１）スライサー設定

• ノズル径：0.4mm
• レイヤー高さ：0.2mm
• 初期レイヤー高さ：0.25mm（少し増量）
  ※初期レイヤーの定着が安定します
• 充填率：15%
  ※低いように思いますが、意外と強度は十分です
• 印刷速度：100mm/s程度
  ※奇麗にプリントしたい場合は速度をゆっくりにする
• サポート材：なし
  ※モデルを立ててプリントすると、サポート材がないとバリが出ないので、奇麗な仕上がりに！

（２）印刷時間と材料費

• 印刷時間：約30分
• フィラメント使用量：8g（約16円）

（３)STLデータ無料配布

👉 段ボールクリップ STLデータ（無料配布）
※再配布・商用利用はご遠慮ください。個人利用の範囲でご活用ください。

６．3Dプリンター製段ボールクリップを使ってみた感想

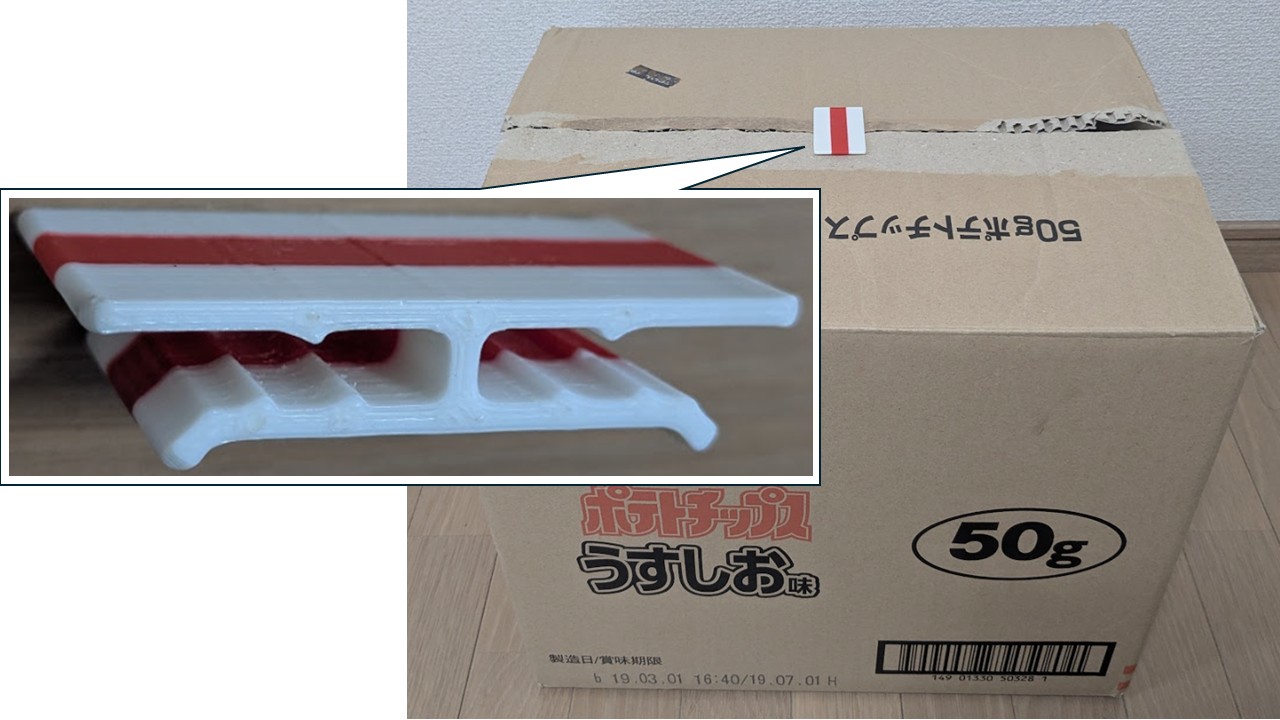

完成したクリップを段ボールのフタに取り付けてみると、想像以上にしっかり固定できました。

• 軽い荷物なら上下を逆さにしてもフタが開かない
• 何度使ってもガタつきが少ない
• 見た目もバッチリ！

７．まとめ：段ボール収納をもっと便利に！3DプリンターDIYで解決

今回紹介した「段ボールのフタ固定クリップ」は、

• ガムテープ不要で繰り返し使える
• 低コスト＆短時間で製作可能
• 家庭・教育現場・支援施設でも便利に活用できる

というメリットがあります。

---
