ペンが持てない方の自助具｜握らずに書けるペンホルダーDIY
作ってツナガル工房
記事内に商品プロモーションを含む場合があります
絵を描きたい。でもペンが持てない。
生活介護の事業所の職員さんから、そんな相談をいただいて作った自助具が「ペンもちサポート」です。
握力がなくても、指が変形していても、指を2本通すだけでペンが持てます。3Dプリンターで作れて、ペンは付け替えられます。
材料費は1個6〜10円。印刷は40〜48分です。素材はPLA（一般的なフィラメント）で、特別なものは使っていません。
目次

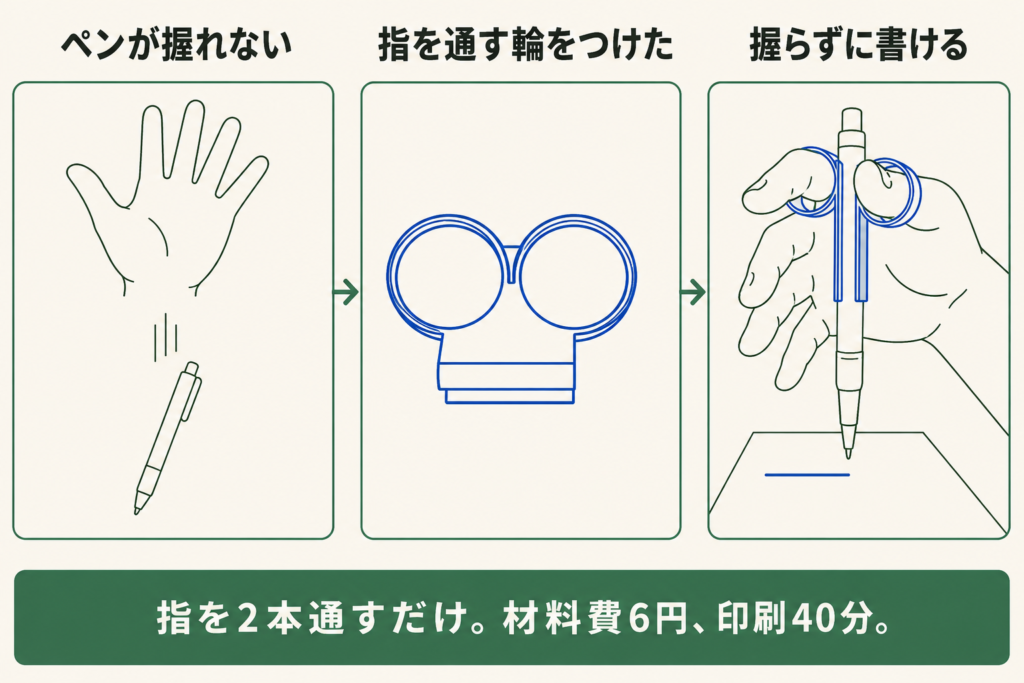

握らずにペンを持てる仕組み
この道具は、ペンを「握る」のではなく「指に引っかける」形にしています。
指を2本通すだけで固定

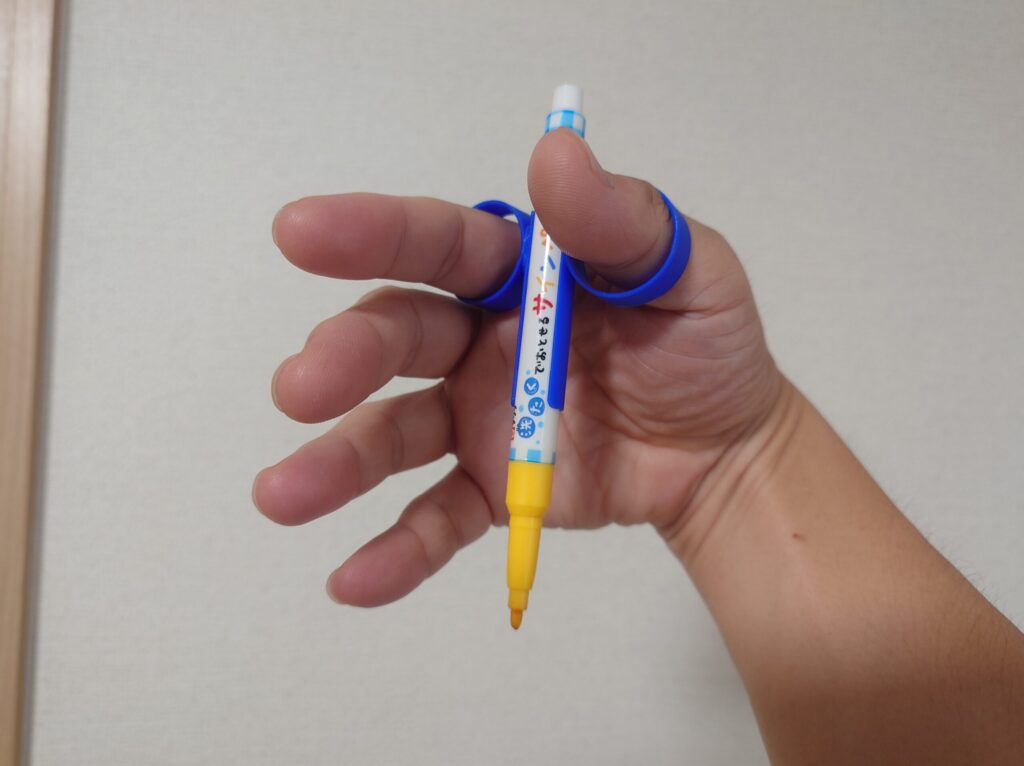

本体に2つのリングがあり、そこに指を通します。薬指と小指、または人差し指と親指——手の状態に合うほうを選べます。
握る力はいりません。指を通した時点で、ペンは手についてきます。
ペンははめ替えられる
ペンは本体にカチッとはめる方式です。インクが切れても、ペンだけ交換できます。色を変えたいときも同じです。

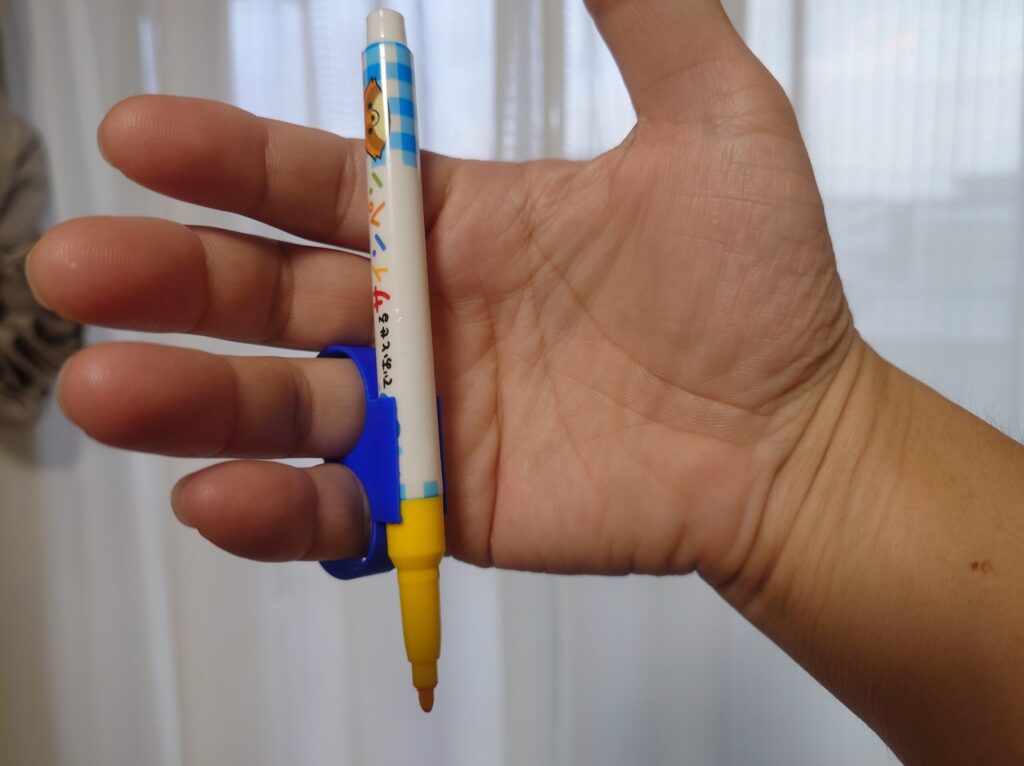

実際に書いているところです。握らなくても、線が引けます。
こんな方に向いています
このペンホルダーで実際に想定しているのは、次のような方です。
- ペンを握る力が出にくい方
- 指が変形して、ペンを握る形が作れない方
- 短い時間なら持てるけれど、続けると疲れてしまう方
⚠️ 自助具の大きさは、指のサイズに合わせて製作します。
依頼から形が変わるまで
この道具は、最初から今の形だったわけではありません。
最初は手に巻く案だった

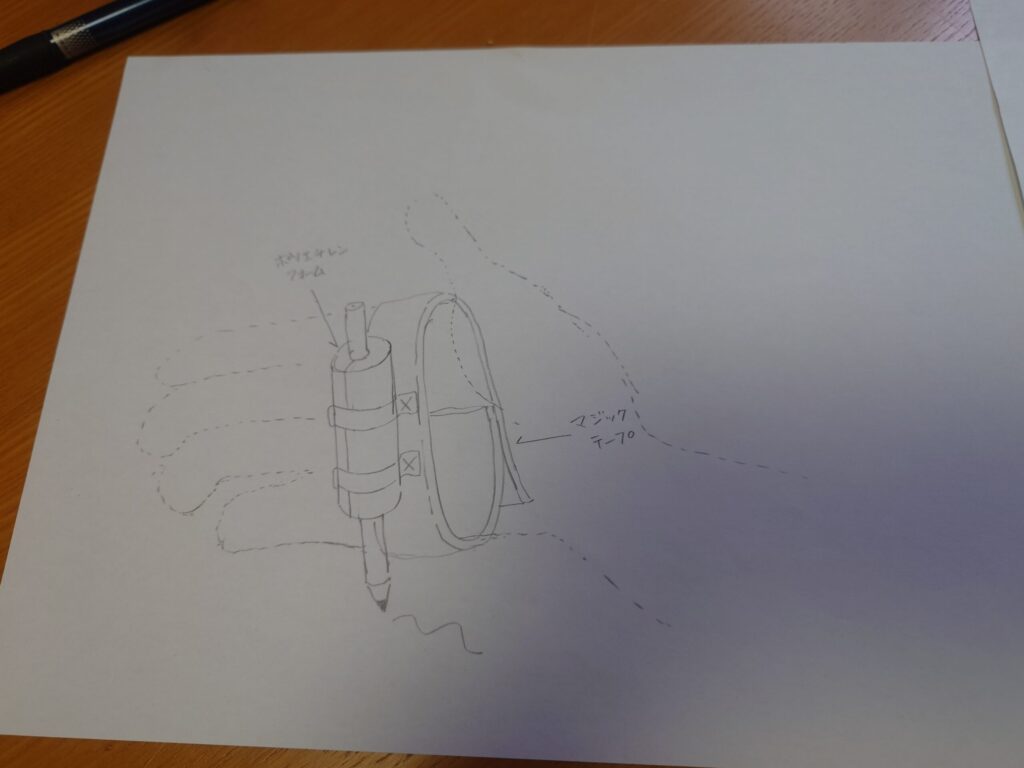

職員さんからいただいた最初のイメージはこちらです。
ペンをポリエチレンフォームで包み、マジックテープで手の甲に留める案でした。

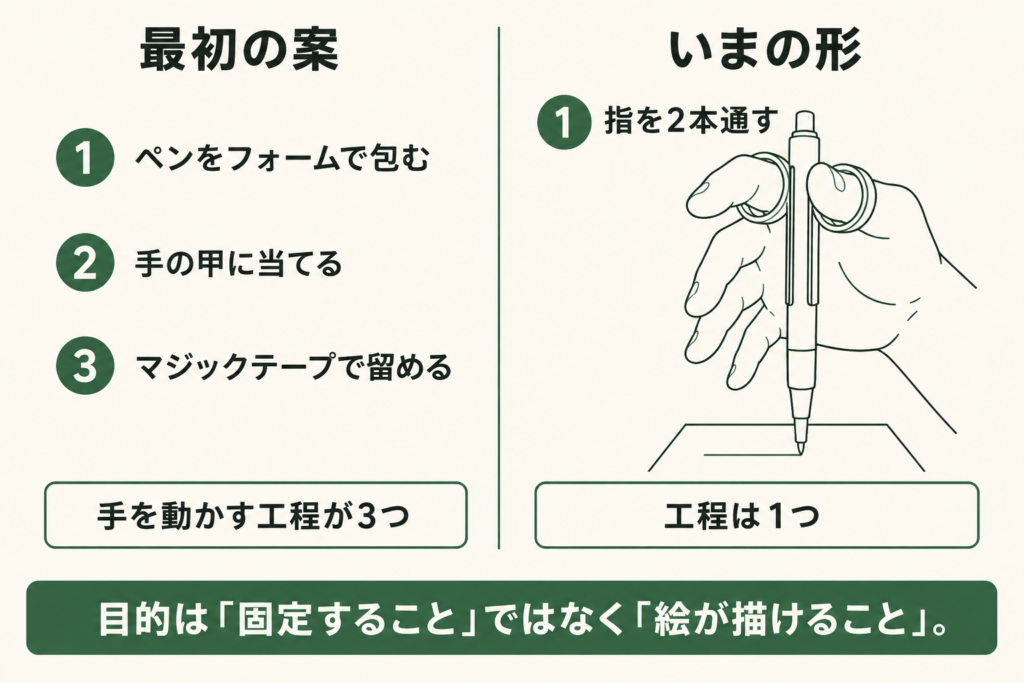

指に通す形に変えた理由
いただいたイメージを、そのまま形にはしませんでした。まず「やりたいことは何か」を整理し直しました。
目的は「ペンを手に固定すること」ではなく、「絵を描けること」です。
そう考えると、巻いて留める方式は着けるまでに手の動きが必要で、目的の手前に工程がもう1つ増えます。
そこで「指を通すだけ」にしました。動作が1つで済みます。
足りない分は後から足す
進め方としては、まず目的を達成できる最もシンプルな形にして、使ってもらい、足りない部分を足していきます。
最初から全部を盛り込むと、合わない部分がどこなのか分からなくなります。シンプルなほうが、直す場所がはっきりします。

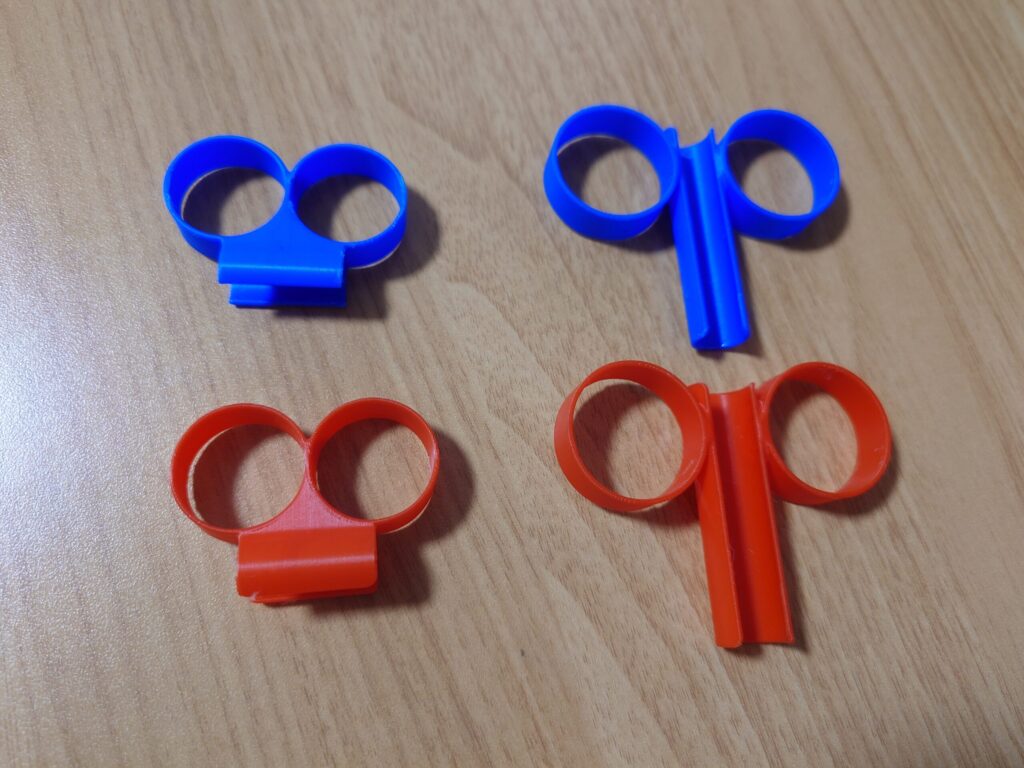

いまの形がこれです。指を通すリング2つと、ペンをはめるクリップだけ。青がペンの細いほう、赤が太いほうで、形の違いは指の位置です。
作り方
用意するもの
材料はPLAフィラメントだけです。1個あたり10円。ネジも接着剤も使いません。

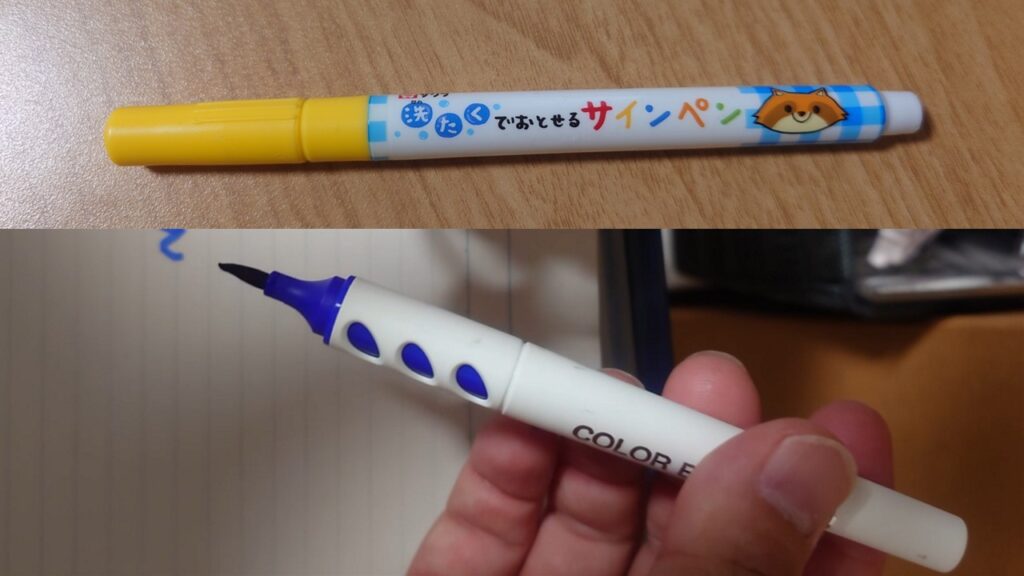

今回はよく使う2種類のペンに合わせて作っていきます。
サイズの決め方

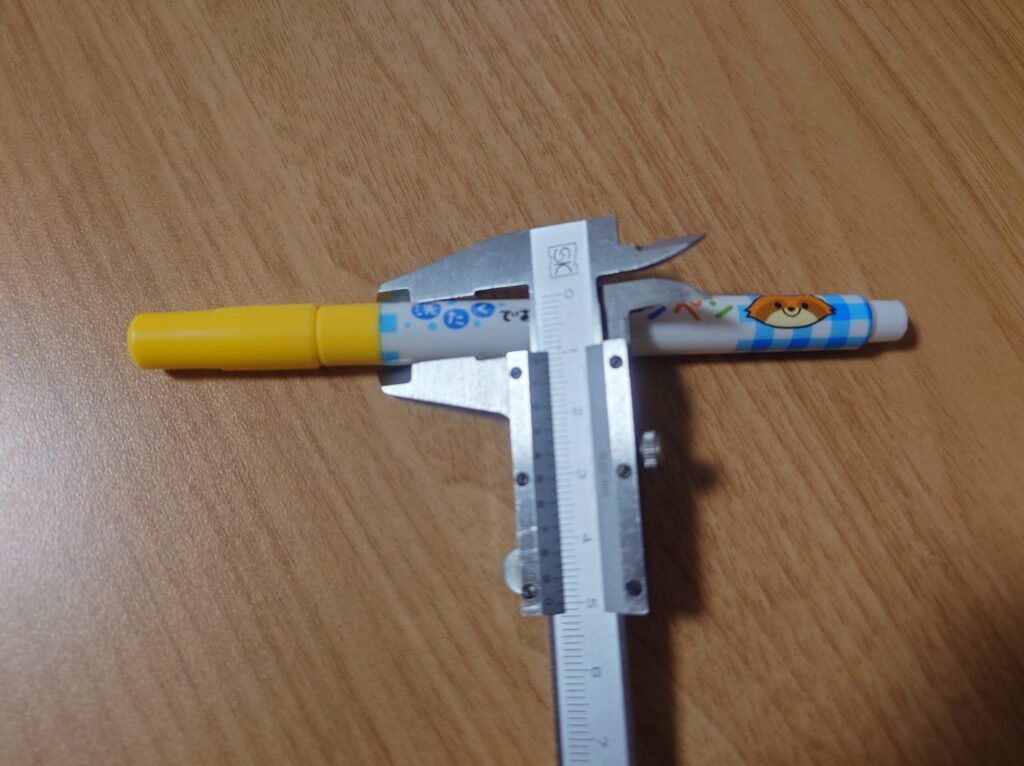

まず、使うペンの軸をノギスで測ります。
🔴 ここがいちばん大事なところです。穴は、測ったペンより1mm小さく作ります。
肉厚を1mmにしてあるので、少したわみます。そのたわみでペンを挟んでいます。ぴったりの穴だとゆるくて落ちますし、厚くするとたわまなくなって入りません。
今回のペンは細いほうがΦ11、太いほうがΦ13でした。なので穴はΦ10とΦ12にしています。
指を通すリングは、親指・人差し指用がΦ26、薬指・小指用がΦ22です。合わせて4種類になります。
| 色 | 指の位置 | ペンの太さ | 材料費 | 印刷 |
|---|---|---|---|---|
| 青 | 親指・人差し指 | Φ11 | 10円 | 46分 |
| 青 | 薬指・小指 | Φ11 | 6円 | 40分 |
| 赤 | 親指・人差し指 | Φ13 | 10円 | 48分 |
| 赤 | 薬指・小指 | Φ13 | 6円 | 40分 |
デジタル付きでコスパの良い機種👇Amazonで約1,000円
リンク

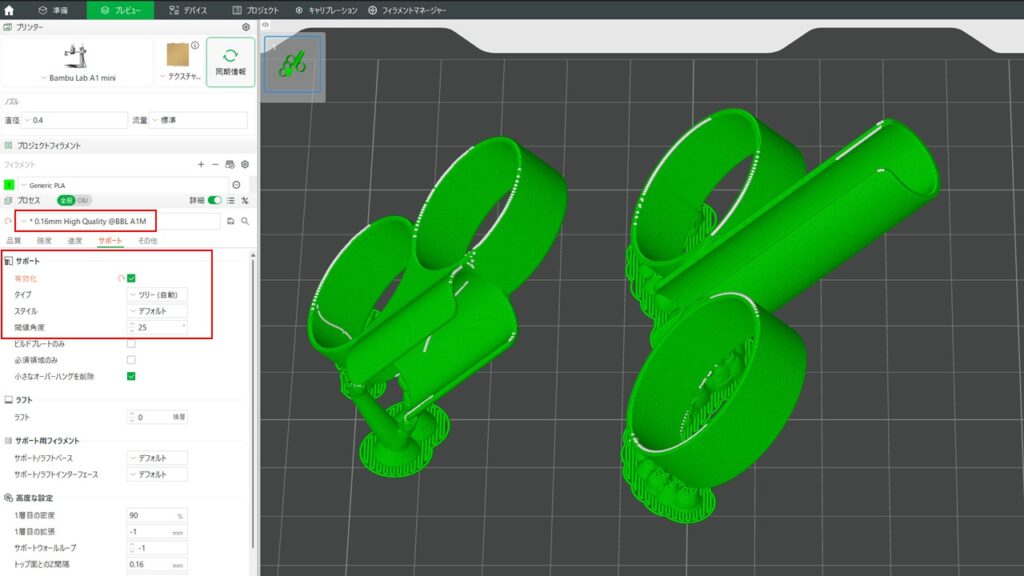

スライサー設定
標準の設定から変えているのは、3つだけです。
- 斜めにしてプリントする（割れにくい積層にするため）
- プリセットは「0.16mm High Quality」を選ぶ（薄い形なので）
- サポートを有効にする（斜めに置くと浮く面ができるため）
よくある質問
3Dプリンターは必要？
この道具は3Dプリンターで作っています。
施設でグッズづくりが間に合わない方へ
「うちの事業所でも3Dプリンターを入れられますか」と聞かれることが増えました。何が作れて何が作れないか、材料費と印刷時間の実測値をまとめています👇
あわせて読みたい
一人ひとりに合う教材を作る｜療育に3Dプリンターを導入して分かったこと
どんなペンで使える？
今回作ったのは2種類です。細いほうが軸の直径Φ11、太いほうがΦ13のペンに合わせました。
お使いのペンの軸をノギスで測って、近いほうを選んでください。他の太さでも、穴の寸法を変えれば同じように作れます。
まだ現場で使っていただいている最中です。使用感を伺えたら、この記事に追記します。
みなさんのリクエストも大歓迎です！
