机の下で配線スッキリ！ケーブルラックDIY｜3Dプリンター工作

今回は、100均と3Dプリンターで作る“配線スッキリ！ケーブルラックDIY”をご紹介します。

こんな悩み、ありませんか？

ママ

机の下で配線がぐちゃぐちゃ…

• 見た目が悪い…
• ホコリが溜まって掃除もしづらい…
• 市販のケーブルラックは意外と高い…

• ぴったり設計：机幅・棚奥行き・タップ高さに合わせて自由設計
• 見た目スッキリ：配線ルートが決まり、スッキリ＆掃除しやすい
• 低コスト：材料は100均グッズと少量のフィラメントなので、数百円と低コスト！

工房

自分の想いのまま、ピッタリ
合わせられるのが最大の魅力！

• 3Dプリンター：CREALITY Ender-3 V3 KE　を使ってます
• フィラメント：PLA（扱いやすい）

■フィラメントの種類（選び方の参考）
PLA：安価で扱いやすい。日常使用には十分
TPU：柔らかく、柔軟性、衝撃吸収性がある
PETG：強度と柔軟性あり、長期使用おすすめ
ABS：耐熱性に優れるが、出力が難しい

※ダウンロードは公式サイトから行えます。
※ソフトの利用規約に沿ってご利用ください。

• 設計ソフト:無料ソフトがおすすめ！
  👉FreeCAD
  👉Autodesk Fusion360(無償体験版)
• スライサーソフト：特に指定なし
  👉Crealityプリント

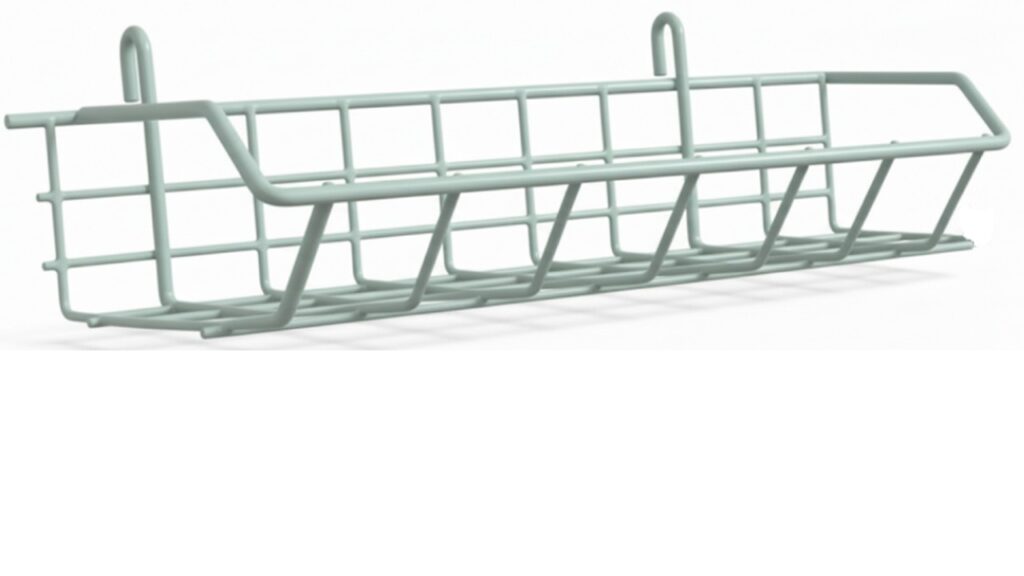

• 配線ラック：ワイヤーバスケット2個
• 固定用：木ネジ4本

• 固定用：ドライバー
• バリ取り用：ニッパー

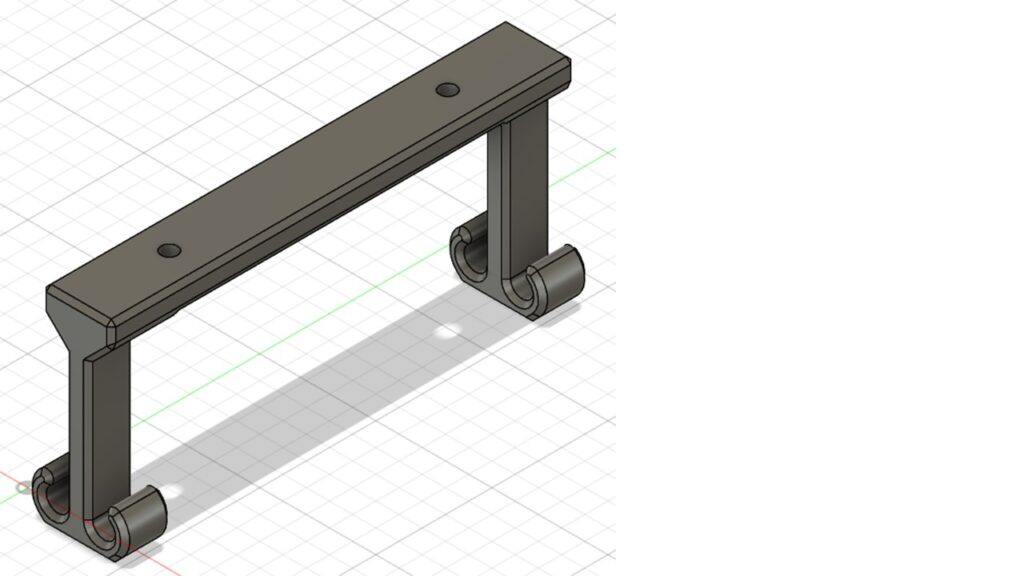

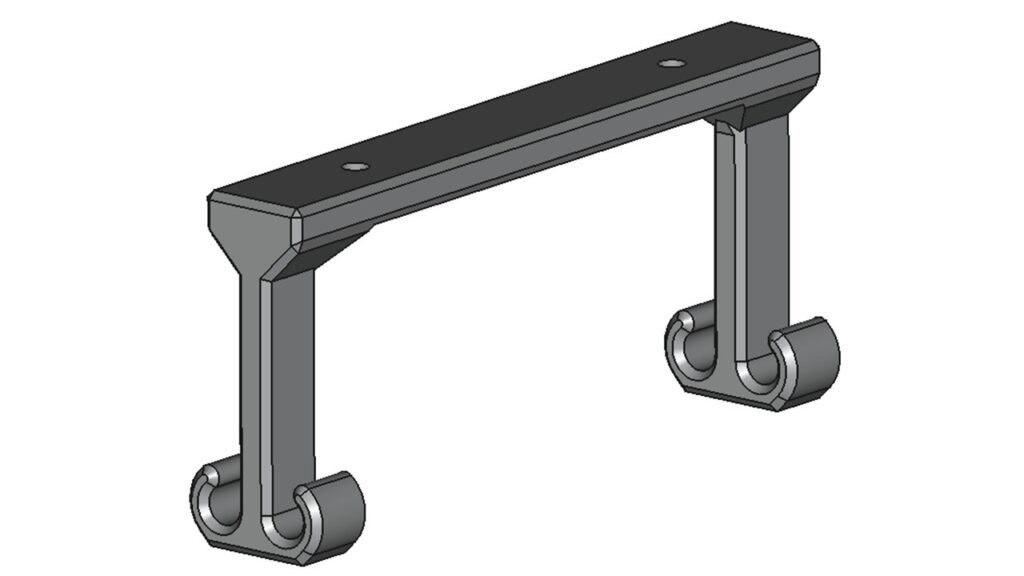

1. 取付穴は2つ
   ※木ネジの大きさと合わせる
   ※穴は縮んで小さくなる傾向があるので、穴径は0.5mmほど大きめにする。
2. 先端のフックはワイヤーバスケットのワイヤーをパチッとハメるので、ワイヤーの太さと合わせる。
3. ワイヤーバスケットが増設しやすい”両側フック”設計です。

• ノズル径：0.4mm
• レイヤー高さ：0.2mm
• 初期レイヤー高さ：0.25mm（少し増量）
  ※初期レイヤーの定着が安定します
• 充填率：15%
  ※低いように思いますが、意外と強度は十分です
• 印刷速度：100mm/s程度
  ※奇麗にプリントしたい場合は速度をゆっくりにする
• サポート材：あり
  ※サポートは最小限にします。

• 印刷時間：約2時間／2個
• フィラメント使用量：約27g／2個
• コスト(PLAの場合)：約54円／2個

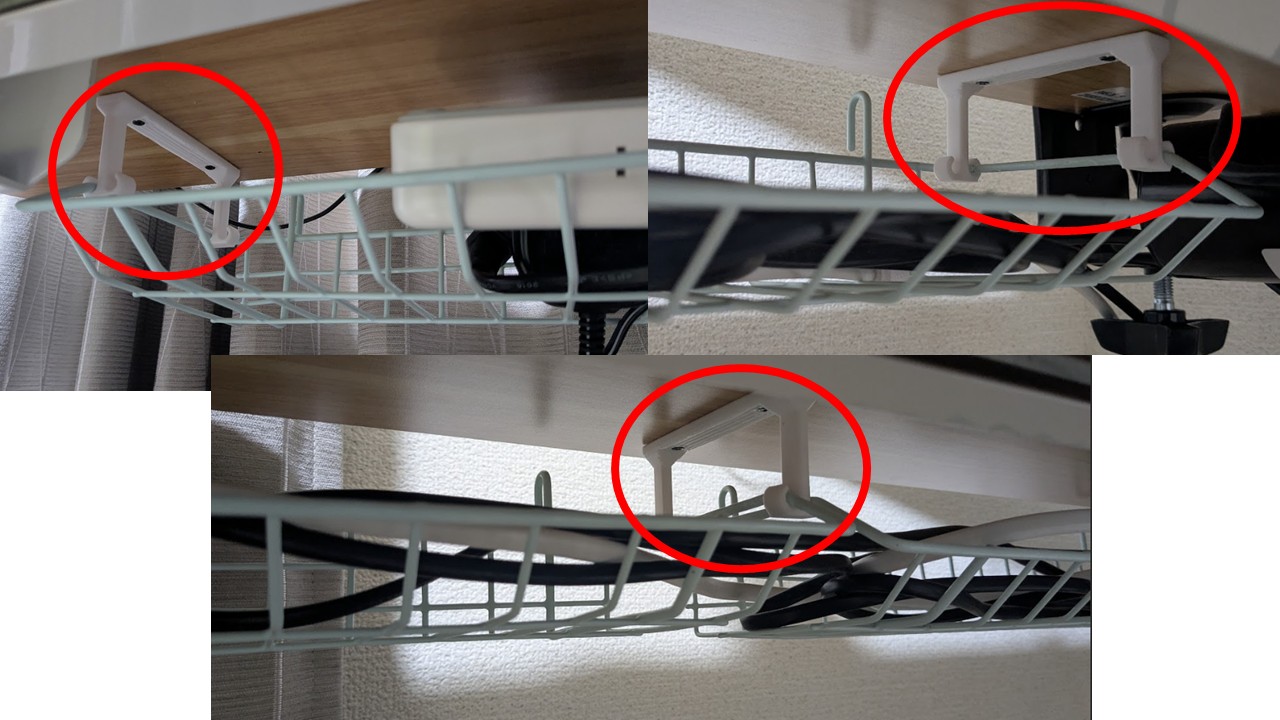

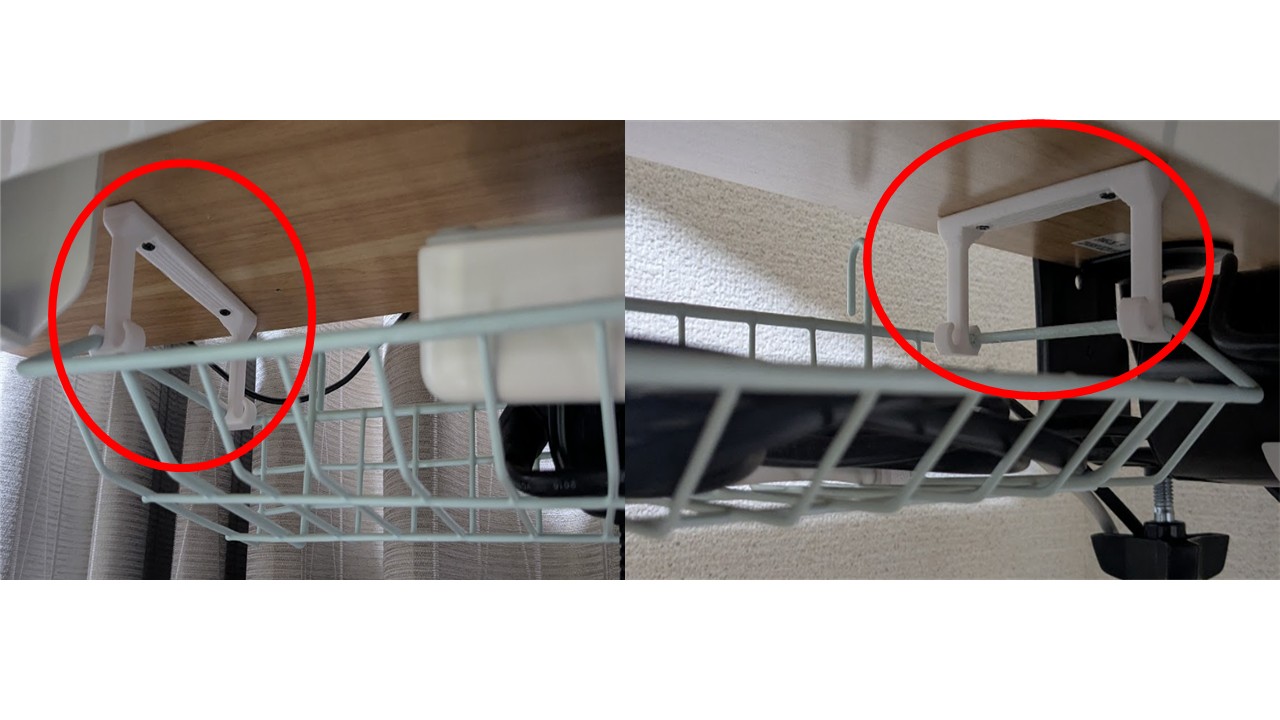

写真のようにブラケットを机の裏にネジ留めして固定。ワイヤーバスケットの両端をブラケット取付けます。

• 見た目がスッキリ
  床に垂れる配線を隠せる
• 掃除が楽
  床の埃もクイックルで一拭き　　　　　　　　　　
• 取付け簡単
  U字フックなのでパチッとハメるだけ
